Urządzenia

Pompy jednośrubowe spożywcze

Pompy jednośrubowe to klasyka zastosowań spożywczych. Urządzenia te zwane także „pompami śrubowymi”, „pompami statorowymi” i „pompami mono” przeznaczone są do tłoczenia cieczy o wyższej lepkości, także zawierającymi ciała stałe (np. pulpa owocowa, musztarda, nadzienia, kremy, szampony, itp.).

Pompy jednośrubowe charakteryzują się przepływem bezpulsacyjnym, dzięki czemu mogą być stosowane w układach dozowania. Dodatkowo są one niezwykle delikatne dla pompowanej cieczy.

Możliwość wykonania pomp w wersji jedno-, dwu-, trzy- czy czterostopniowej pozwala, że pompy jednośrubowe mogą pracować nawet do 24 bar. Standardem są wykonania do 6 lub do 12 bar.

Przy pompowaniu bardzo lepkich substancji (np. mięso mielone, masło, itp.) pompy jednośrubowe mogą być wyposażone w szeroki wlot prostokątny.

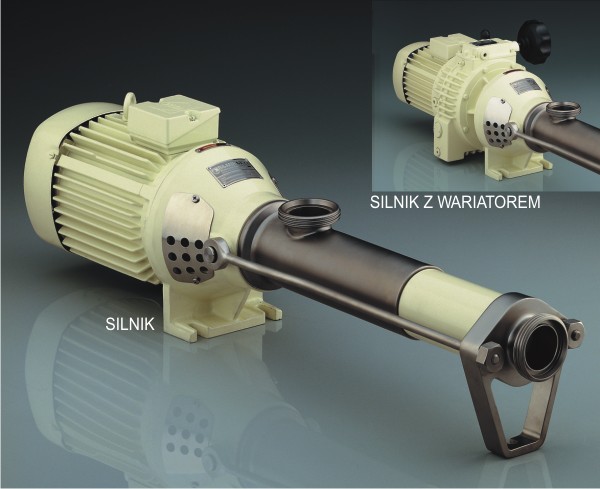

Bominox ROTOR M - monoblok
Pompy jednośrubowe monoblok - pompa zabudowana na silniku.

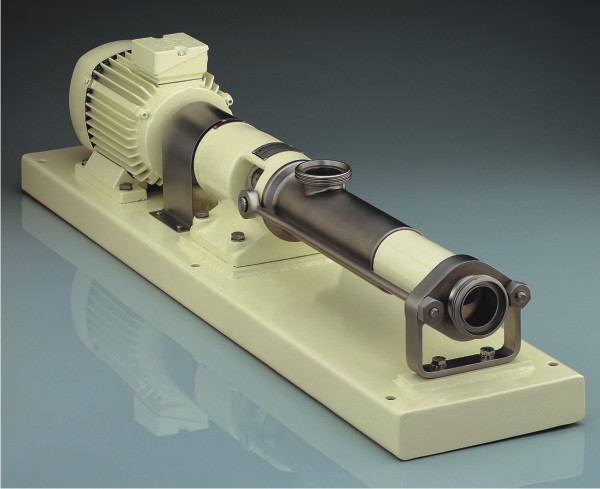

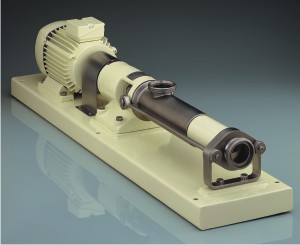

Bominox ROTOR S - na podstawie ze sprzęgłem

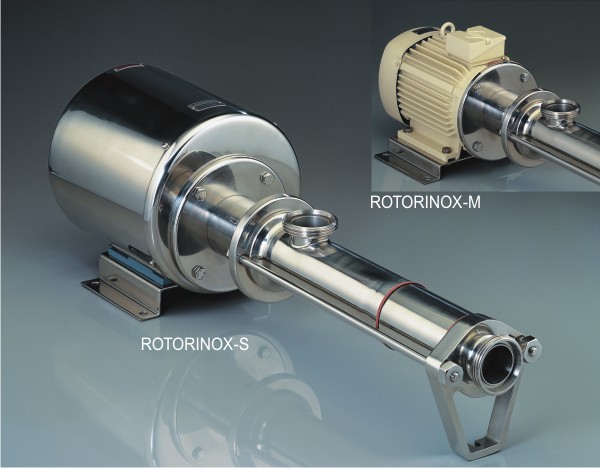

Bominox ROTORINOX - podwyższony poziom higieniczności
model ciśnienie 1500 obr/min 1000 obr/min 750 obr/min 500 obr/min 250 obr/min

RS-21
DN40		 0 bar 2 700 l/h
0,75kW		 1 700 l/h
0,55kW		 1 300 l/h
0,55kW		 900 l/h
0,55kW		 400 l/h
0,55kW
2 bar 2 600 l/h
0,75kW		 1 600 l/h
0,55kW		 1 100 l/h
0,55kW		 700 l/h
0,55kW		 300 l/h
0,55kW
4 bar 2 400 l/h
0,75kW		 1 400 l/h
0,55kW		 900 l/h
0,55kW		 500 l/h
0,55kW		 250 l/h
0,55kW
6 bar 2 300 l/h
0,75kW		 1 300 l/h
0,55kW		 600 l/h
0,55kW		 300 l/h
0,55kW		 200 l/h
0,55kW

model ciśnienie 1500 obr/min 1000 obr/min 750 obr/min 500 obr/min 250 obr/min

RS-31
DN50		 0 bar 8 000 l/h
1,5kW		 5 800 l/h
1,5kW		 4 000 l/h
1,1kW		 2 900 l/h
1,1kW		 1 400 l/h
0,75kW
2 bar 7 800 l/h
1,5kW		 5 500 l/h
1,5kW		 3 800 l/h
1,1kW		 2 700 l/h
1,1kW		 1 200 l/h
0,75kW
4 bar 7 500 l/h
1,5kW		 5 000 l/h
1,5kW		 3 500 l/h
1,1kW		 2 200 l/h
1,1kW		 900 l/h
0,75kW
6 bar 7 000 l/h
1,5kW		 4 000 l/h
1,5kW		 3 300 l/h
1,1kW		 1 700 l/h
1,1kW		 600 l/h
0,75kW

model ciśnienie   1000 obr/min 750 obr/min 500 obr/min 250 obr/min

RS-41
DN65		 0 bar   12 500 l/h
2,2kW		 10 000 l/h
1,5kW		 6 000 l/h
1,5kW		 3 000 l/h
1,1kW
2 bar   12 000 l/h
2,2kW		 9 000 l/h
1,5kW		 5 500 l/h
1,5kW		 2 500 l/h
1,1kW
4 bar   10 500 l/h
3kW		 8 000 l/h
2,2kW		 5 000 l/h
2,2kW		 2 000 l/h
1,5kW
6 bar   9 000 l/h
3kW		 7 500 l/h
2,2kW		 4 000 l/h
2,2kW		 1 500 l/h
1,5kW

model ciśnienie     750 obr/min 500 obr/min 250 obr/min

RS-51
DN80		 0 bar     20 000 l/h
3kW		 13 000 l/h
3kW		 6 000 l/h
2,2kW
2 bar     18 000 l/h
3kW		 11 000 l/h
3kW		 5 000 l/h
2,2kW
4 bar     17 000 l/h
4kW		 10 000 l/h
3kW		 3 000 l/h
3kW
6 bar     15 000 l/h
4kW		 8 000 l/h
3kW		 2 500 l/h
3kW

model ciśnienie     625 obr/min 500 obr/min 250 obr/min

RS-61
DN100		 0 bar     31 000 l/h
4kW		 24 500 l/h
4kW		 12 500 l/h
4kW
2 bar     28 500 l/h
5,5kW		 22 000 l/h
5,5kW		 10 000 l/h
4kW
4 bar     26 000 l/h
7,5kW		 20 000 l/h
5,5kW		 7 500 l/h
4kW
6 bar     22 500 l/h
7,5kW		 16 500 l/h
7,5kW		 4 000 l/h
4kW
Rotor MT - pompy jednośrubowe z szerokim wlotem prostokątnymPompy jednośrubowe do cieczy o najwyższej lepkości - montowane bezpośrednio pod zbiornikiem załadowczym. Szeroki wlot prostokątny (tzw. „gardziel”) pozawala na uniknięcie kawitacji przy takich produktach jak np. mielone mięso, masło, ser topiony, itp.
Pompy jednośrubowe BOMINOX są standardowo wyposażane przez producenta w przyłącza DIN11851 (tzw. „gwint mleczarski”), ale na życzenie możliwe są przyłącza typu Tri-Clamp, kołnierzowe i inne.

Dostępne są także wykonania specjalne, jak np.:
- płaszcz grzewczy,
- specjalne uszczelnienia mechaniczne,
- osłona ze stali nierdzewnej na stator i silnik,
- zawór zewnętrzny by-pass; jedno- lub dwukierunkowy,
- wózek ze stali nierdzewnej dla mobilnej pracy,
- termistory w silniku dla pracy w szerokim zakresie wydajności.

Regulacja wydajności tego typu urządzeń może być realizowana poprzez przemienniki częstotliwości (falowniki) lub regulowane motoreduktory (wariatory).


Z reguły pompy tego typu napędzane są poprzez silnik z motoreduktorem. Pracują wówczas przy ok. 200 - 300 obr/min. Przy bardzo lepkich cieczach pracuje się około 50 - 100 obr/min. Przy sporadycznym pompowaniu cieczy o niskiej lepkości (np. olej jadalny) można pompę napędzać bezpośrednio silnikiem tj. 700 obr/min, 900 obr/min lub nawet 1450 obr/min.

Pompy jednośrubowe w wielu przypadkach mogą pracować w obu kierunkach. Drugi kierunek stosuje się, oczywiście, przy pracy dwukierunkowej (np. załadunek i rozładunek cysterny), ale także zasysanie od strony statora jest przydatne przy rozładunku beczek i paletopojemników od góry.

Bominox - pompy jednośrubowe spożywcze [1,47 MB]

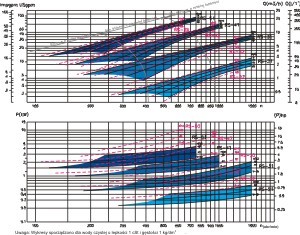

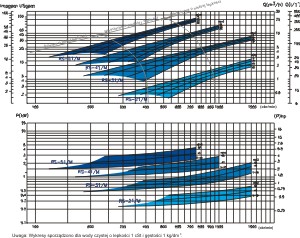

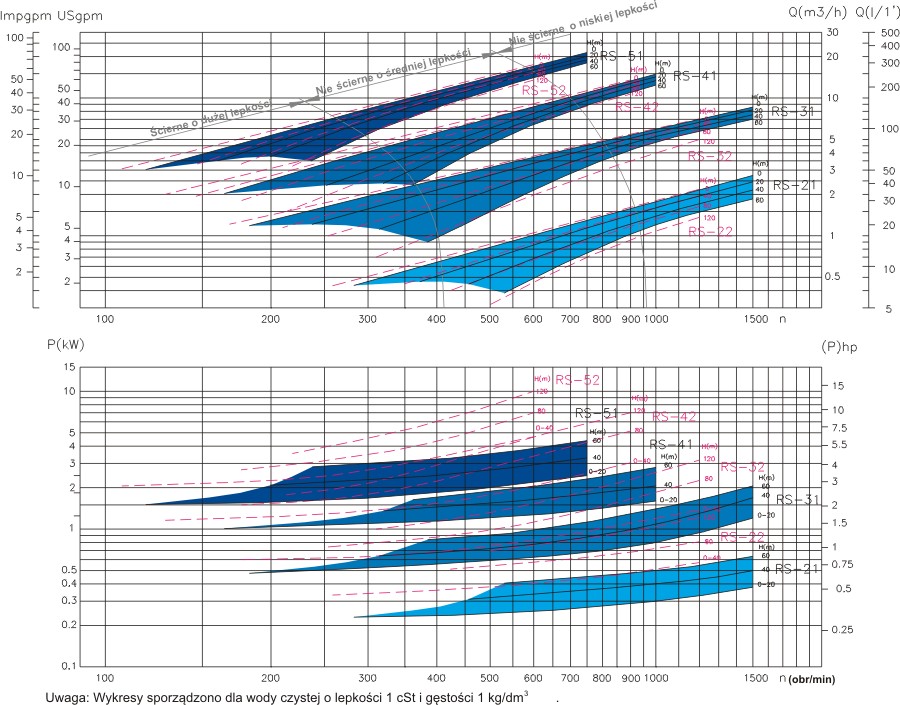

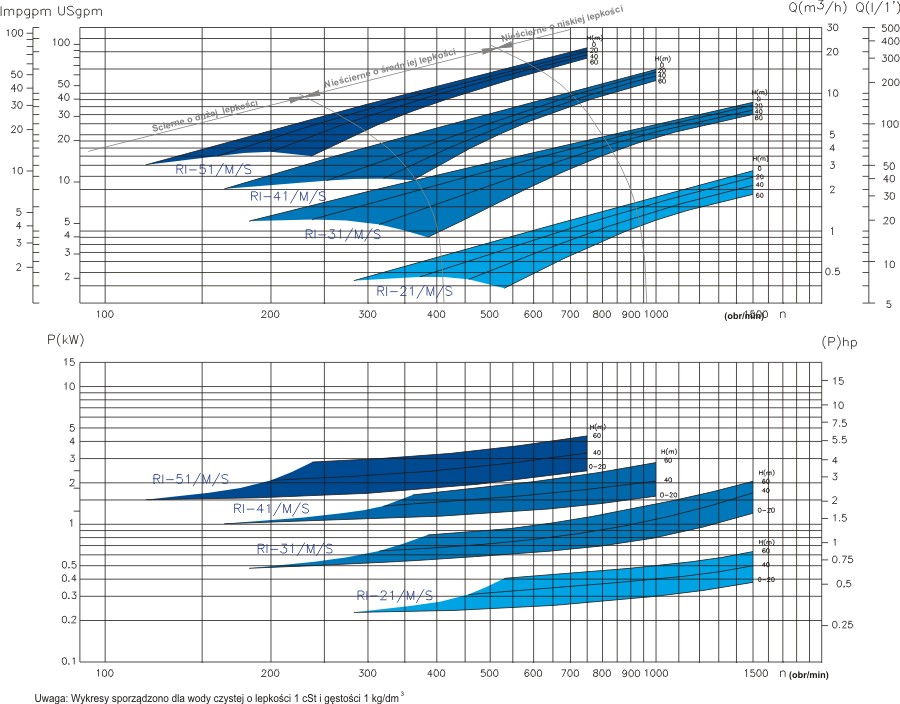

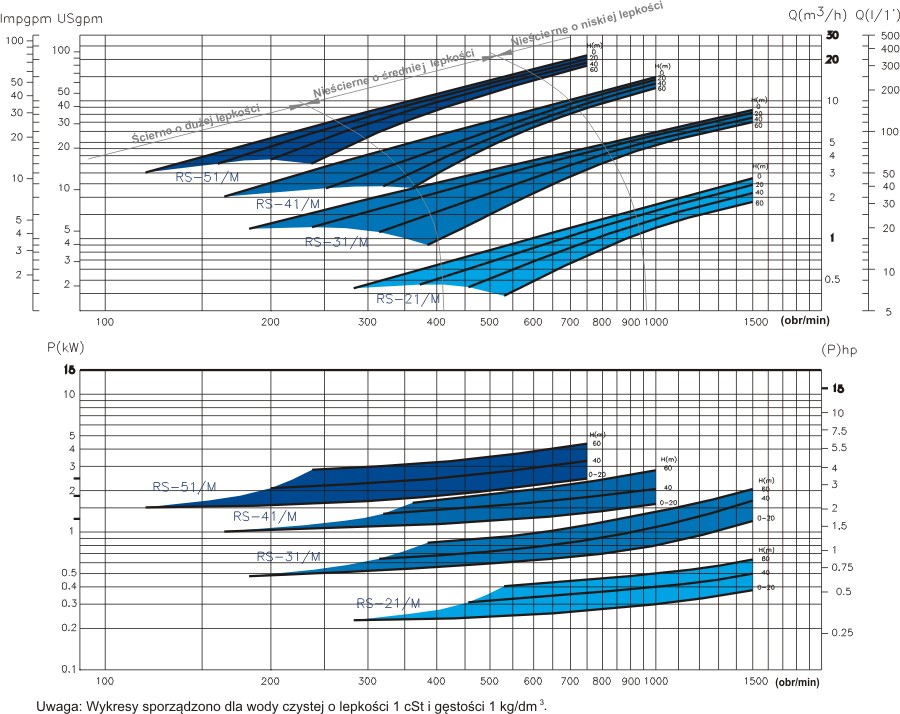

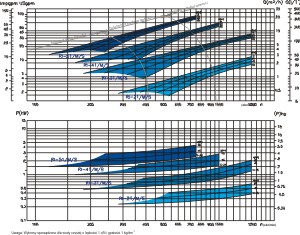

Wykresy pracy (wydajność | ciśnienie | obroty | moc silnika)

Bominox - wykres pracy pompy RS-21 DN40 [103 KB]

Bominox - wykres pracy pompy RS-31 DN50 [106 KB]

Bominox - wykres pracy pompy RS-41 DN65 [104 KB]

Bominox - wykres pracy pompy RS-51 DN80 [108 KB]

Bominox - wykres pracy pompy RS-61 DN100 [103 KB]
