Przepływomierze do cieczy Lutz

Przepływomierze do cieczy LutzPrzepływomierze z nutacyjnym dyskiem Lutz charakteryzują się dużą dokładnością pomiarową przy użyciu ich z różnymi cieczami. Dodatkowo urządzenia te mają możliwość dokładnej kalibracji pod konkretną ciecz.

Mierniki dostępne są w wersji wolnostojącej (do mocowania na rurociągu) lub z przyłączem do pompy beczkowej. Na życzenie wyświetlacz może być odsunięty od komory pomiarowej.

Dostępne są mierniki z układami odmierzania - po zadanej porcji cieczy miernik potrafi wyłączyć pompę i zamknąć zawór na tłoczeniu. Funkcjonalność taka dostępna jest także w wersji przeciwwybuchowej ATEX.

Modele ST10, SL10, LM10 i UN10 wykonane są z tworzyw sztucznych, natomiast VA10 - ze stali nierdzewnej.
ST10 - ciecze neutralne, woda, oleje mineralne
przepływ: 10 - 100 l/min
temperatura: maks. 60°C
lepkość: maks. 2000 mPas
ciśnienie: maks. 4 bar
dokładność pomiaru: ±1%
wejście: 2" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: PPO
komora pomiarowa: PPO/PPS
uszczelki: FPM (Viton)
magnes: BaFe / PA / 1.4401
klasa ochrony: IP-54

przepływomierz ST10: 0231-000
przepływomierz ST10 z układem odmierzania: 0231-001
SL10 - kwasy, zasady
przepływ: 10 - 100 l/min
temperatura: maks. 60°C
lepkość: maks. 2000 mPas
ciśnienie: maks. 4 bar
dokładność pomiaru: ±1%
wejście: 2" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: PPO (polioksyfenylen)
komora pomiarowa: PPO/PPS
uszczelki: FPM (Viton)
magnes: zamknięty w PPS
klasa ochrony: IP-54

przepływomierz SL10: 0231-010
przepływomierz SL10 z układem odmierzania: 0231-011
LM10 (Ex) - rozpuszczalniki, oleje
przepływ: 10 - 100 l/min
temperatura: maks. 60°C
lepkość: maks. 2000 mPas
ciśnienie: maks. 4 bar
dokładność pomiaru: ±1%
wejście: 2" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: PPS
komora pomiarowa: LCP
uszczelki: FEP (Viton)
magnes: BaFe / MS / 1.4401
klasa ochrony: IP-55, II2 G Ex ib IIB T4 Gb

przepływomierz LM10 (Ex): 0231-020
przepływomierz LM10 (Ex) z układem odmierzania: 0231-020 + 0230-251
UN10 (Ex) - rozpuszczalniki, kwasy, zasady
przepływ: 10 - 100 l/min
temperatura: maks. 60°C
lepkość: maks. 2000 mPas
ciśnienie: maks. 4 bar
dokładność pomiaru: ±1%
wejście: 2" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: PPS
komora pomiarowa: LCP
uszczelki: FEP (Viton)
magnes: zamknięty w PPS
klasa ochrony: IP-55, II2 G Ex ib IIB T4 Gb

przepływomierz UN (Ex): 0231-030
przepływomierz UN (Ex) z układem odmierzania: 0231-030 + 0230-251
VA10 - przemysł spożywczy, kwasy, zasady
przepływ: 10 - 100 l/min
temperatura: maks. 80°C
lepkość: maks. 5.000 mPas
ciśnienie: maks. 10 bar
dokładność pomiaru: ±1%
wejście: 1 1/4" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: stal nierdzewna 1.4581
komora pomiarowa: stal nierdzewna / ETFE
uszczelki: FEP (Viton)
magnes: zamknięty w ETFE
klasa ochrony: IP-54,

przepływomierz VA10: 0231-049
przepływomierz VA10 z układem odmierzania: 0231-041
VA10 (Ex) - przemysł spożywczy, rozpuszczalniki
przepływ: 10 - 100 l/min
temperatura: maks. 80°C
lepkość: maks. 5.000 mPas
ciśnienie: maks. 10 bar
dokładność pomiaru: ±1%
wejście: 1 1/4" gwint zewnętrzny
wyjście: 1 1/4" gwint zewnętrzny
obudowa: stal nierdzewna 1.4581
komora pomiarowa: stal nierdzewna / ETFE
uszczelki: FEP (Viton)
magnes: zamknięty w ETFE
klasa ochrony: IP-55, II2 G Ex ib IIB T4 Gb

przepływomierz VA10 (Ex): 0231-040
przepływomierz VA10 (Ex) z układem odmierzania: 0231-040 + 0230-251
do ST10, SL10 - przyłącze 1 1/4" do pompy beczkowej 0211-130
do LM10, UN10 - przyłącze 1 1/4" do pompy beczkowej 0211-132
do VA10 - przyłącze 1 1/4" do pompy beczkowej 0211-211
do VA10 - przyłącze 1 1/2" do pompy beczkowej 0211-214

do ST10, SL10 - zawór zwrotny 0211-140
do LM10, UN10 - zawór zwrotny 0211-141
Przepływomierze do pomp beczkowych TR-3
Proste przepływomierze turbinkowe z tworzyw sztucznych (wykonanie PP lub PVDF) do montażu bezpośrednio za pompą beczkową lub przed pistoletem nalewczym. Nowa generacja - TR3. Zasilane typowymi bateriami 1,5V AAA.


model TR3-PP TR3-PVDF
obudowa i turbina PP PVDF
wał Hastelloy C22 Hastelloy C22
uszczelki PTFE PTFE
zakres pomiarowy 5 - 120 l/min 5 - 120 l/min
lepkość 0,8 - 40 cP 0,8 - 40 cP
ciśnienie maks. 10 bar 10 bar
dokładność nieskalibrowanego ±2% ±2%
dokładność skalibrowanego ±1% ±1%
powtarzalność ±0,5% ±0,5%
przyłącze 1" lub 1 1/4" 1" lub 1 1/4"
masa 0,22 kg 0,24 kg
ochrona IP 65 IP 65
temperatura -10 do +50°C -10 do +50°C

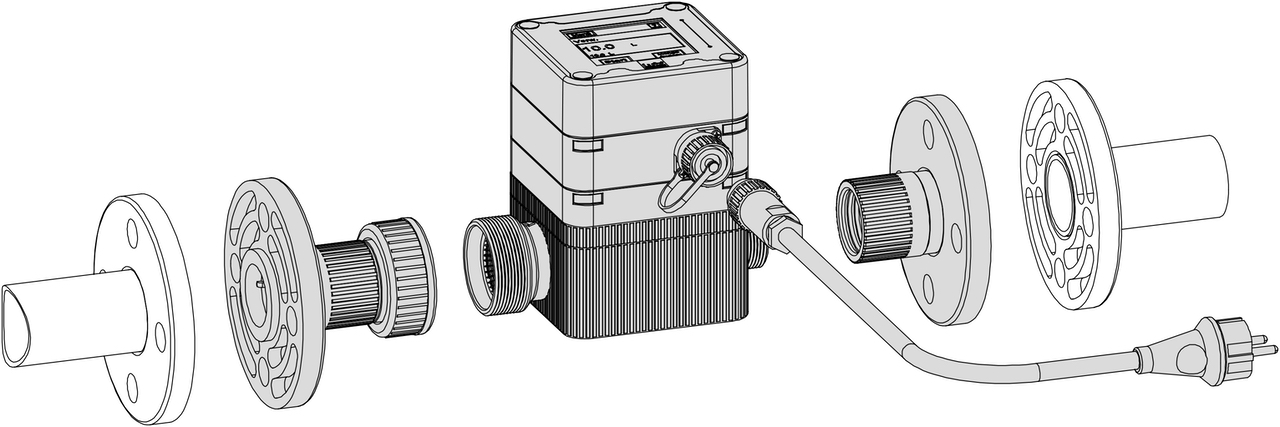

Na rurociągu:
Przepływomierz zamontowany na rurociągu.

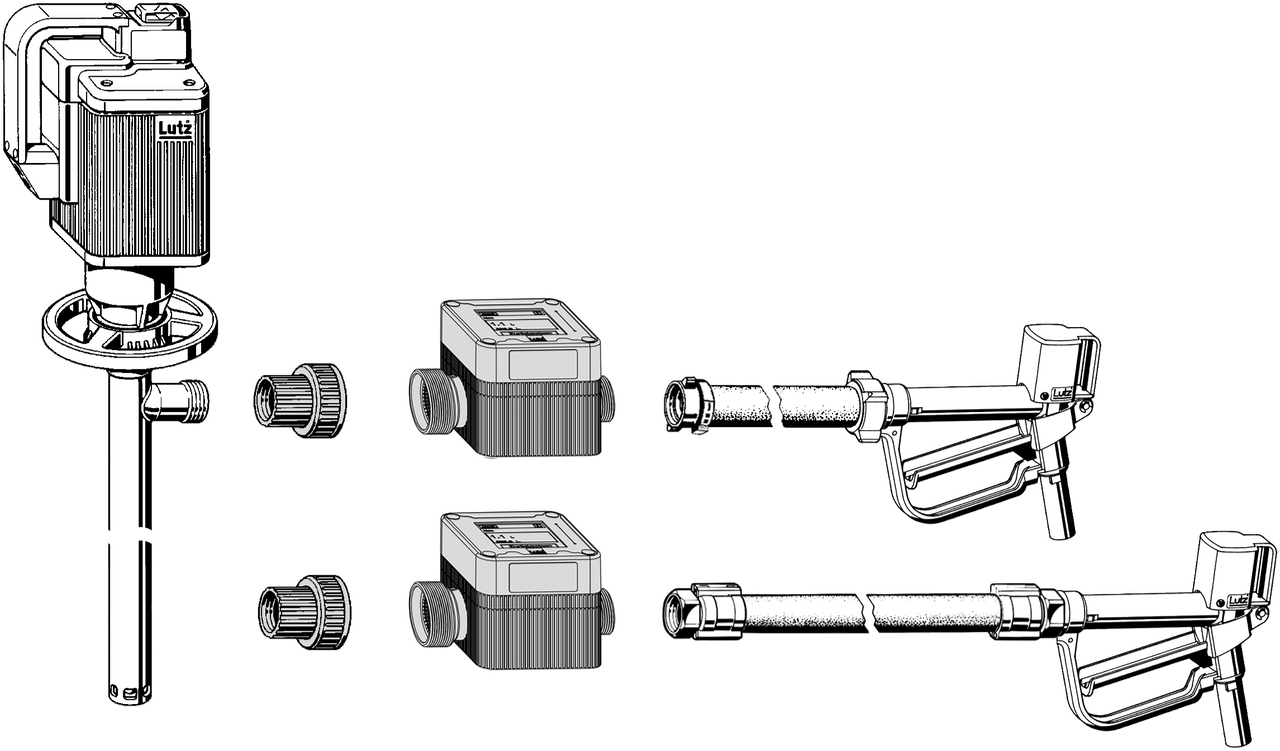

Za pompą beczkową:
Przepływomierz zamontowany na pompie beczkowej / kontenerowej.

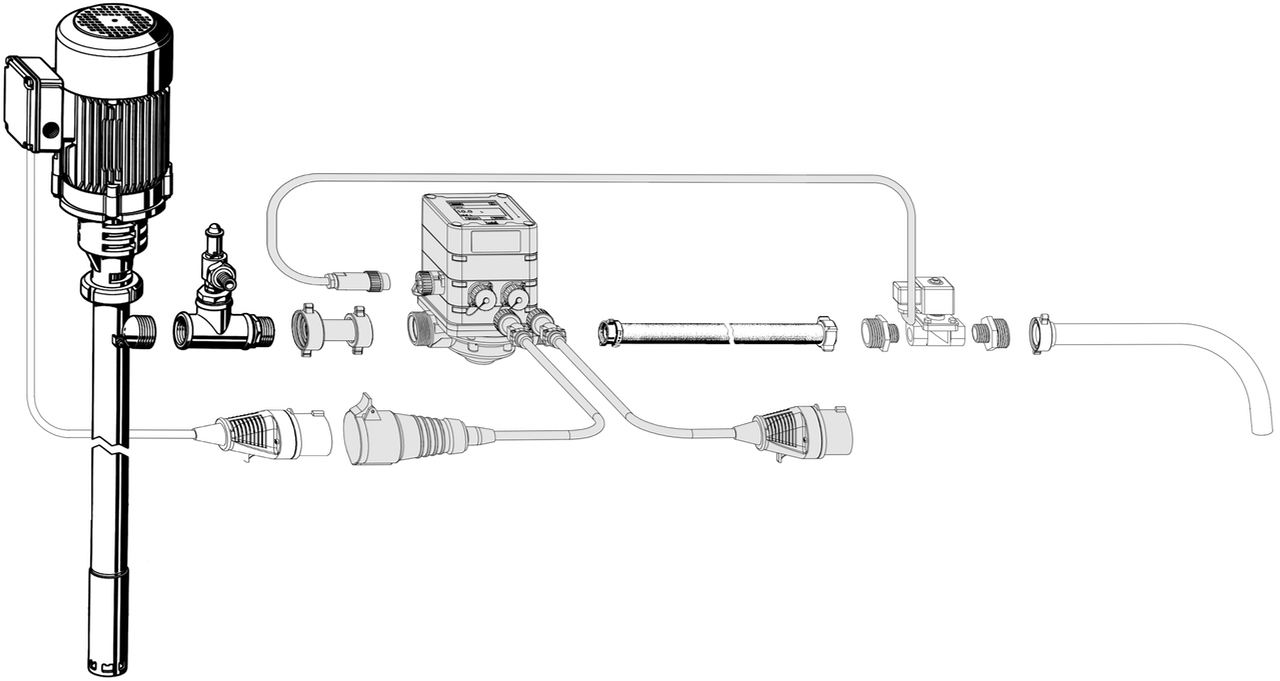

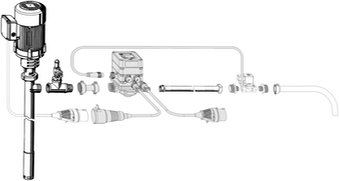

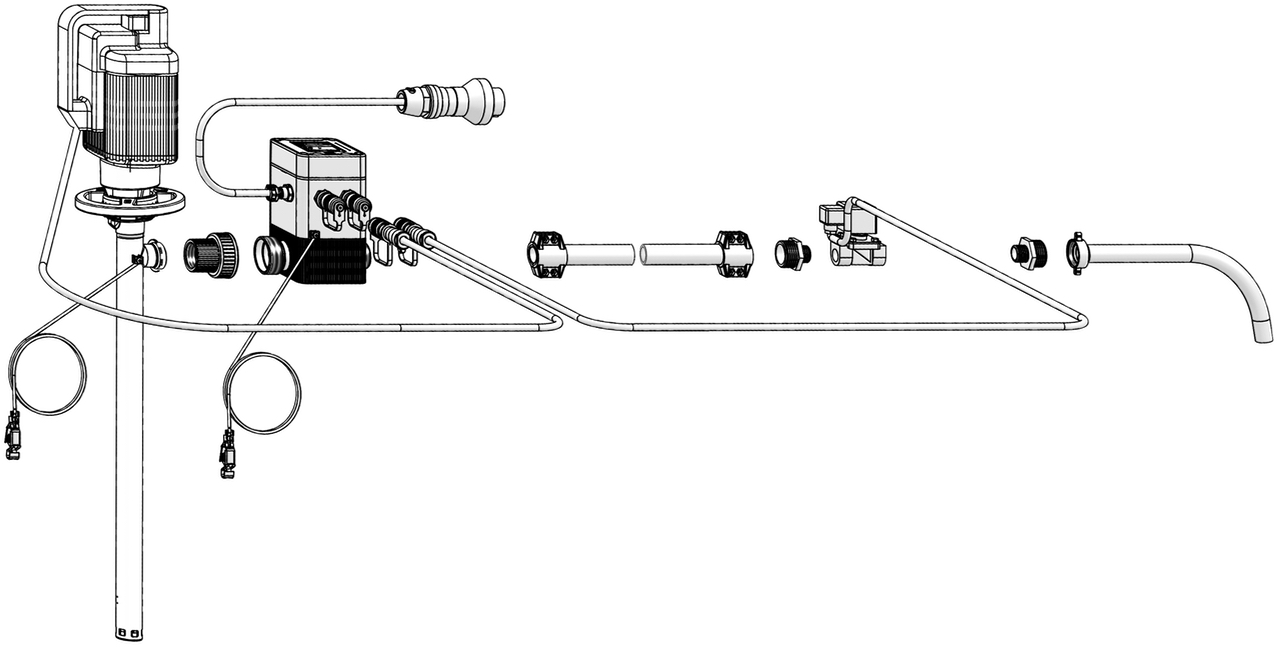

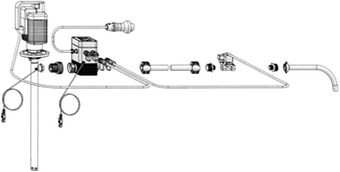

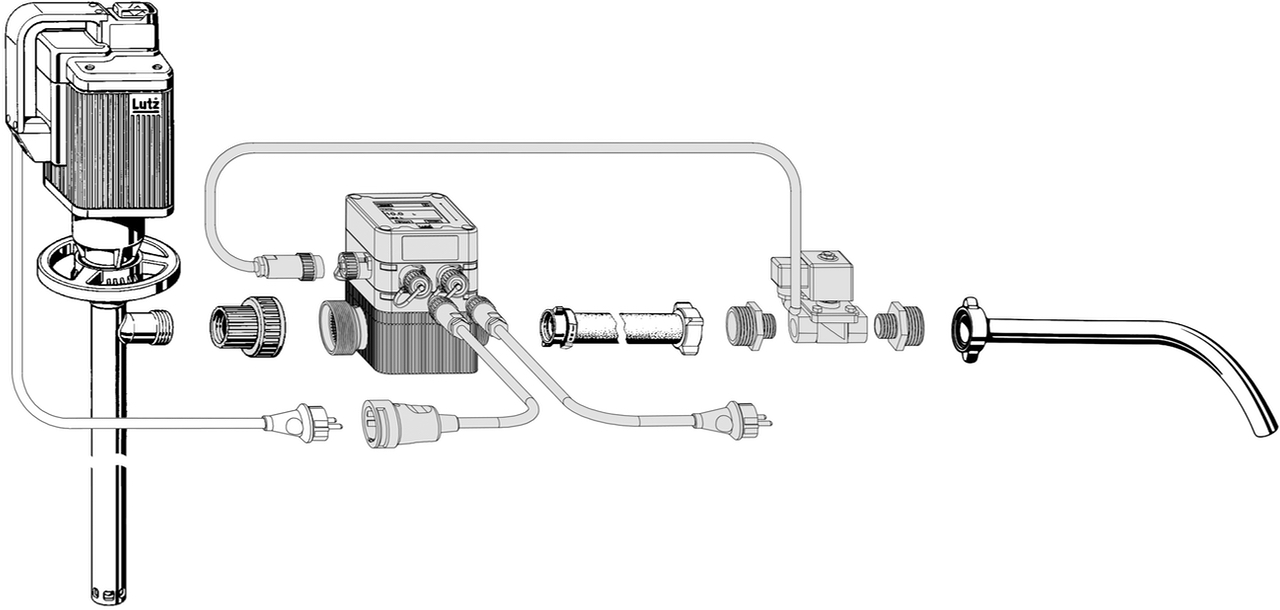

Za pompą beczkową, z układem odmierzania:
Przepływomierz z pompą beczkową z układem odmierzania - automatyczne zatrzymanie silnika i zamknięcie zaworu.

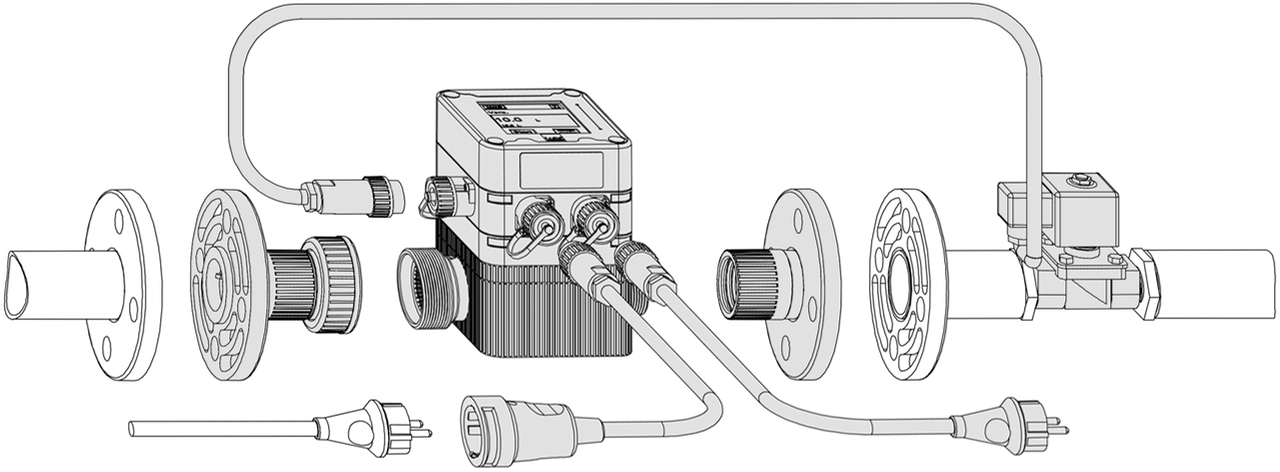

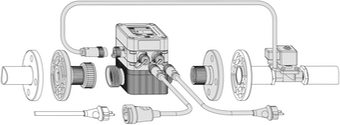

Na rurociągu, z układem odmierzania:
Przepływomierz zamontowany na rurociągu, z układem odmierzania - zatrzymanie po podaniu zadanej dawki.
Z pompą, z układem odmierzania, do cieczy lepkich:
Pompa beczkowa z przepływomierzem i układem odmierzania - do cieczy lepkich i gęstych oraz silnika trójfazowego.

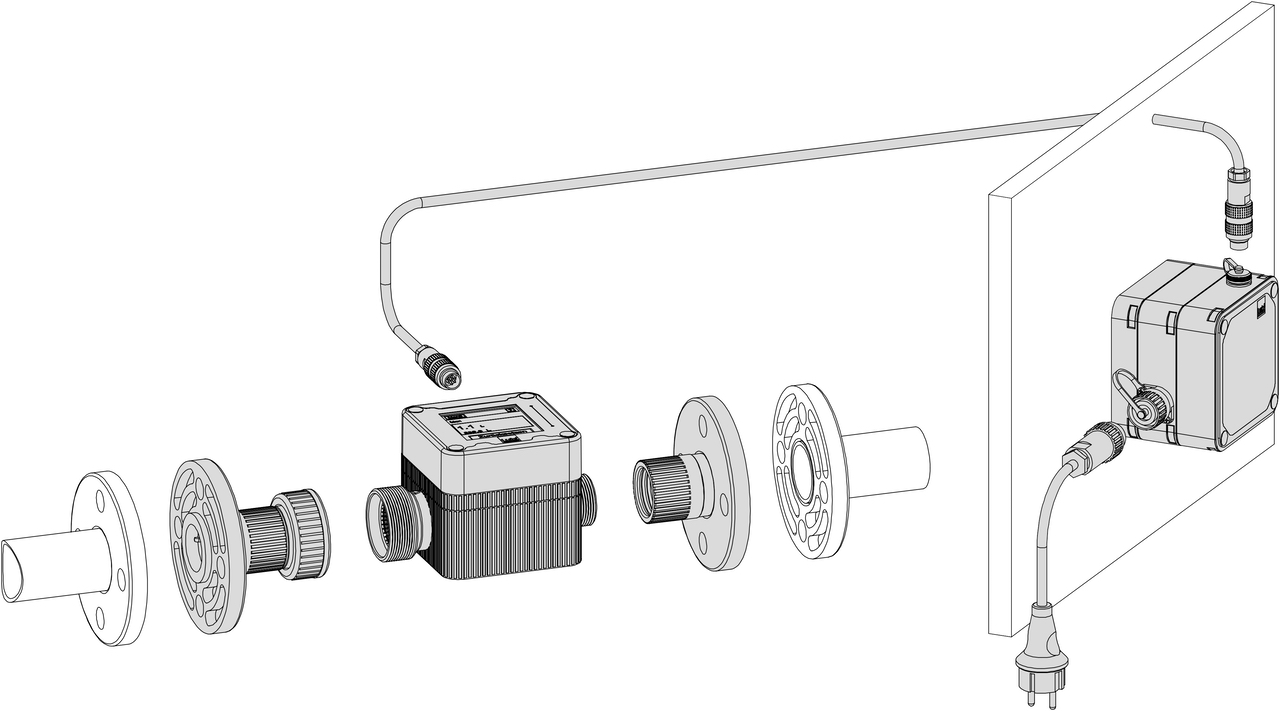

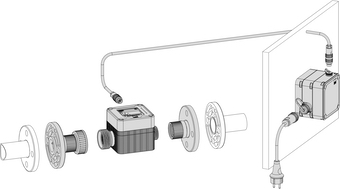

Na rurociągu, z oddalonym sterowaniem:
Przepływomierz zainstalowany na rurociągu. Automatyka, obróbka sygnału - zainstalowana w oddalonym miejscu.

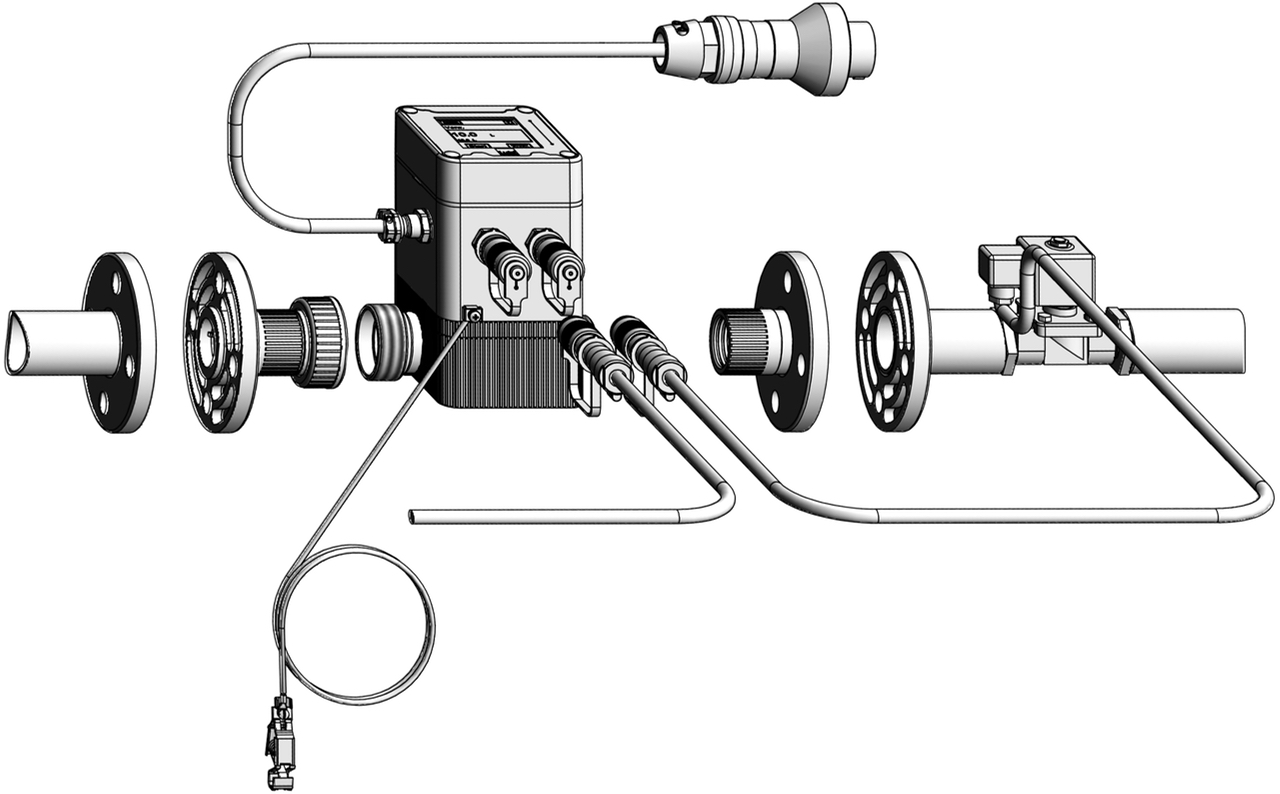

Na rurociągu, z układem odmierzania, w strefie ATEX:
Przepływomierz z układem odmierzania zainstalowane na rurociągu - całość w wykonaniu ATEX.
Za pompą, z układem odmierzania, w strefie ATEX:
Przepływomierz z układem odmierzania zainstalowane z pompą beczkową / kontenerową - całość w wykonaniu ATEX.
