Pompy perystaltyczne Boyser
Pompy perystaltyczne BoyserPompy perystaltyczne (jelitkowe) Boyser sprawdzają się doskonale w aplikacjach tłoczenia cieczy lepkich, agresywnych i ściernych. Zakłady przemysłowe często stosują te urządzenia z uwagi na ich podstawowe cechy:
• duża zdolność samozasysania (8-9 metrów),
• możliwa praca na sucho,
• brak jakichkolwiek uszczelnień wirujących,
• możliwe dozowanie z dokładnością nawet do ±1%,
• wydajność niezależna od ciśnienia,
• możliwa praca w obu kierunkach,
• ciśnienia nawet do 15 bar,
• łatwe do mycia,
• tania i łatwa obsługa,
• pompowanie bez naruszenia struktury medium,
• odporność na media agresywne i ścierne.

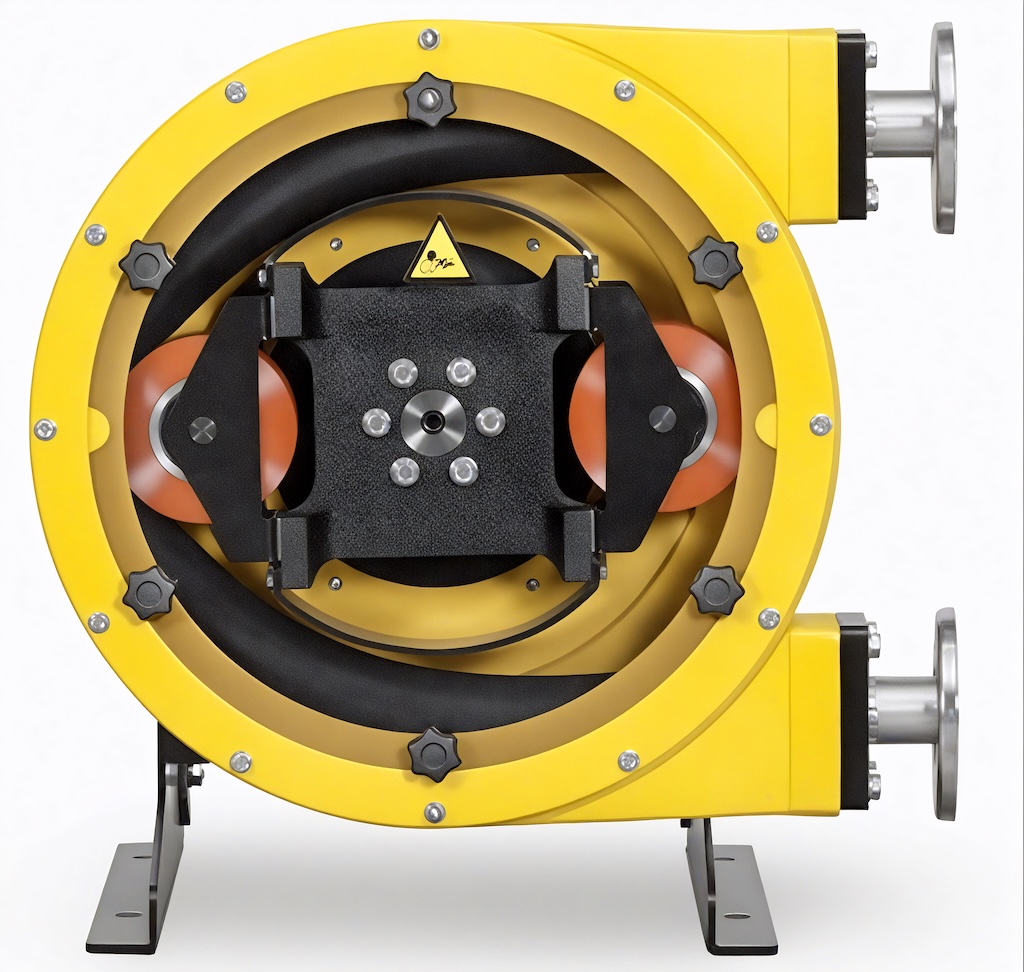

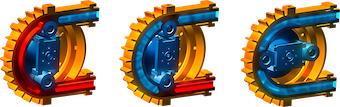

Zasada działania jest prosta, a idea została wzięta z ruchu perystaltycznego jelit. Wąż elastyczny jest ugniatany przez rolki lub kopyta, dzięki czemu ciecz jest delikatnie przesuwana wewnątrz węża.


Ciecz styka się wyłącznie z wężem i przyłączami - nie ma kontaktu z żadnymi innymi elementami pompy.
Pompy oferujemy z następującymi wężykami:
NR (kauczuk naturalny) – dla chemikaliów mało agresywnych i innych cieczy, które nie zawierają tłuszczu i olejów; dobry dla płynów zawierających ścierne ciała stałe,
NBR (kauczuk nitrylowy) – dla cieczy, które mogą zawierać tłuszcze i oleje,
NBR-A (kauczyk nitrylowy spożywczy) - dla cieczy spożywczych,
EPDM (kauczuk etylenowo-propylenowy) – dla wielu agresywnych chemikaliów,
PHARMED – dla większości chemikaliów w temperaturze od -30°C do +120°C (maks. 2 bar),
HYPALON – odporny na wiele agresywnych chemikaliów,
oraz inne: NORPRENE (maks. 2 bar).

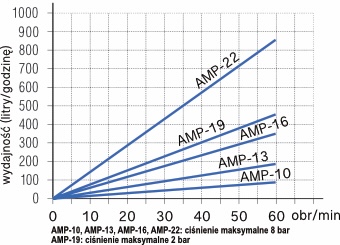

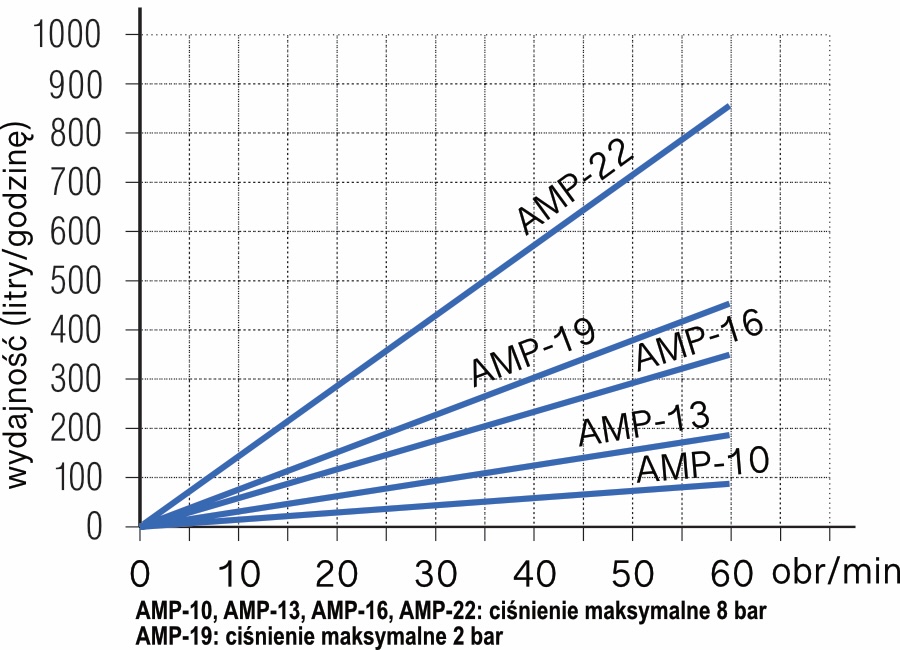

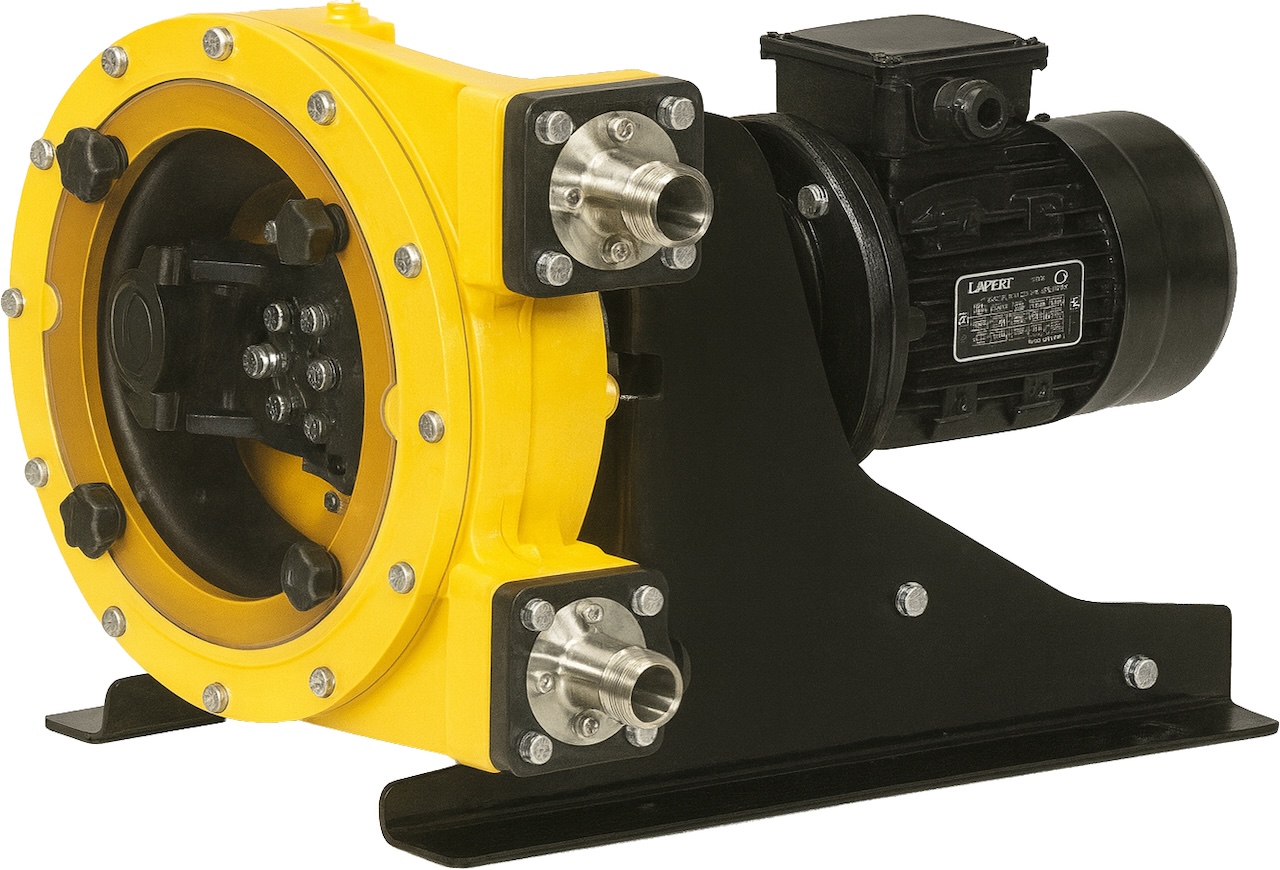

model


wydajność
litrów/obrót


wydajność
przy 40 obr/min


wydajność
maksymalna


ciśnienie
maksymalne

przyłącza
DIN 11851
BSP
Tri Clamp

AMP-10B

0,023

55 litrów/h

145 litrów/h @ 105 obr/min

8 bar
DN 10
3/8"
1/2"

AMP-13B

0,038

91 litrów/h

239 litrów/h @ 105 obr/min

8 bar
DN 10
3/8"
1/2"

AMP-16D

0,092

221 litrów/h

580 litrów/h @ 105 obr/min

8 bar

DN 20
3/4"
1"


AMP-19D

0,123

295 litrów/h

775 litrów/h @ 105 obr/min

2 bar
DN25
1"
1"

AMP-22

0,246

591 litrów/h

1 196 litrów/h @ 81 obr/min

8 bar
DN25
1"
1"

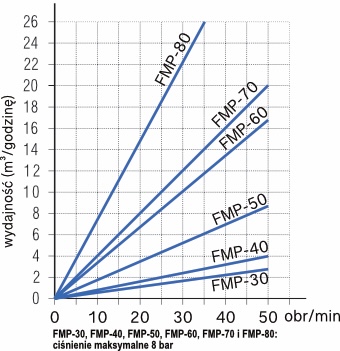

model


wydajność
litrów/obrót


wydajność
przy 40 obr/min


wydajność
maksymalna


ciśnienie
maksymalne

przyłącza
kołnierz
DIN 11851
BSP
Tri Clamp

FMP-30

0,433

1 039 litrów/h

2 000 litrów/h @ 77 obr/min

8 bar
DN 32
DN 32
1 1/4"
1 1/2"

FMP-40

0,860

2 063 litrów/h

3 973 litrów/h @ 77 obr/min

8 bar
DN 40
DN 40
1 1/2"
1 1/2"

FMP-50/B

1,470

3 528 litrów/h

5 292 litrów/h @ 60 obr/min

8 bar
DN 40
DN 50
-
2"

FMP-60/B

2,690

6 476 litrów/h

9 500 litrów/h @ 59 obr/min

8 bar
DN 50
DN 50
-
2 1/2"

FMP-70/B

6,720

16 108 litrów/h

18 500 litrów/h @ 46 obr/min

8 bar
DN 65
DN 65
-
3"

FMP-80

11,700


24 900 litrów/h
(maks. 34 obr/min)


24 900 litrów/h @ 34 obr/min

8 bar
DN 80

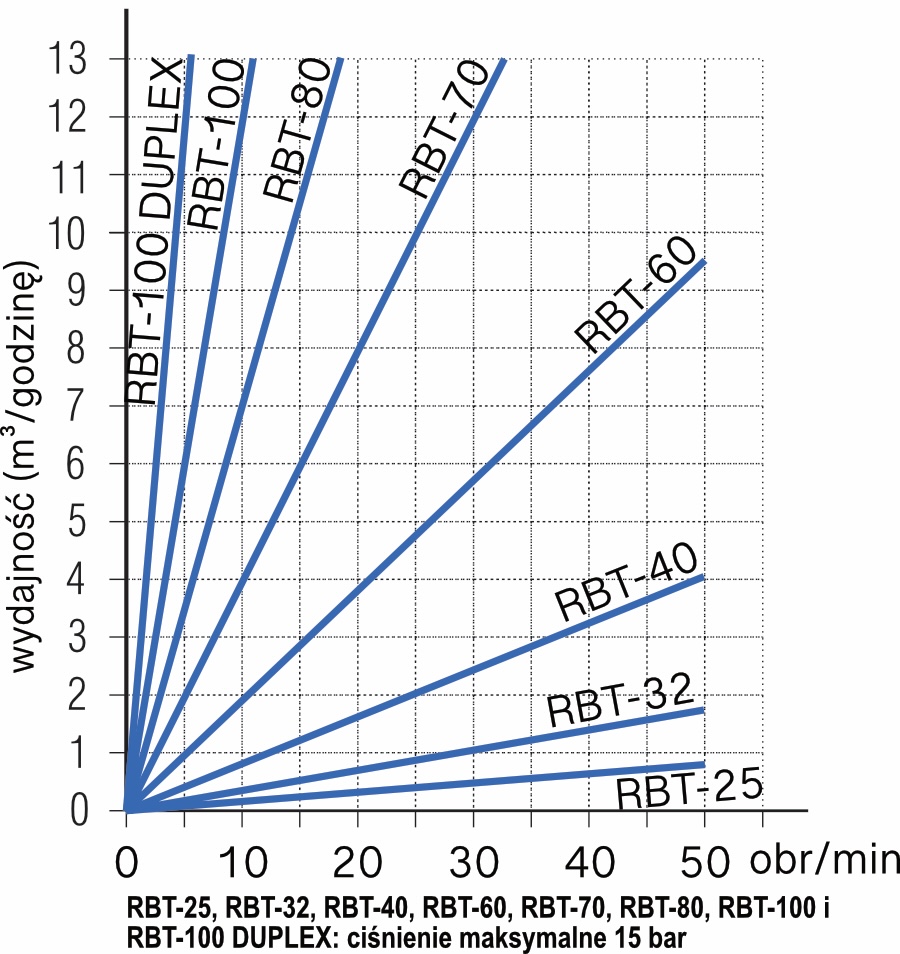

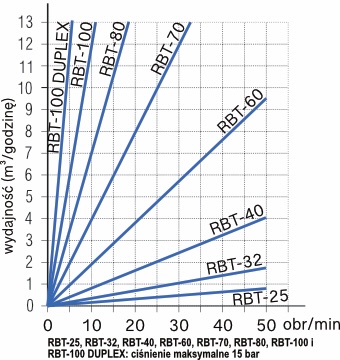

 model

wydajność
litrów/obrót

wydajność
przy 40 obr/min

wydajność
maksymalna

ciśnienie
maksymalne

przyłącza
kołnierzowe
RBT-25/B 0,30 720 litrów/h 1 548 litrów/h @ 86 obr/min 15 bar DN 25
RBT-32/B 0,623 1 500 litrów/h 2 812 litrów/h @ 75 obr/min 15 bar DN 32
RBT-40 1,33 3 192 litrów/h 4 948 litrów/h @ 62 obr/min 15 bar DN 40
RBT-60/B 2,9 6 919 litrów/h 11 500 litrów/h @ 66 obr/min 15 bar DN 50
RBT-70 6,7 16 000 litrów/h 16 000 litrów/h @ 40 obr/min 15 bar DN 65
RBT-80/B 11,7

21 100 litrów/h
(maks. 30 obr/min)

21 100 litrów/h @ 30 obr/min 15 bar DN 80

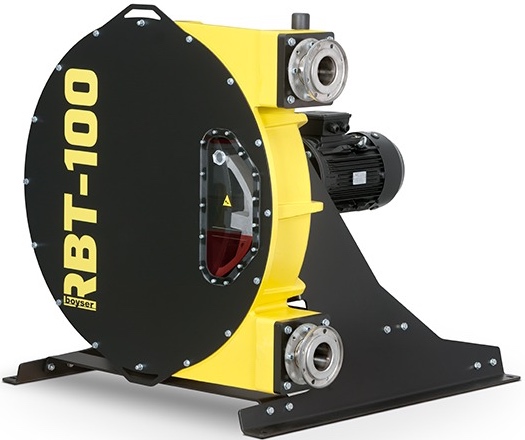

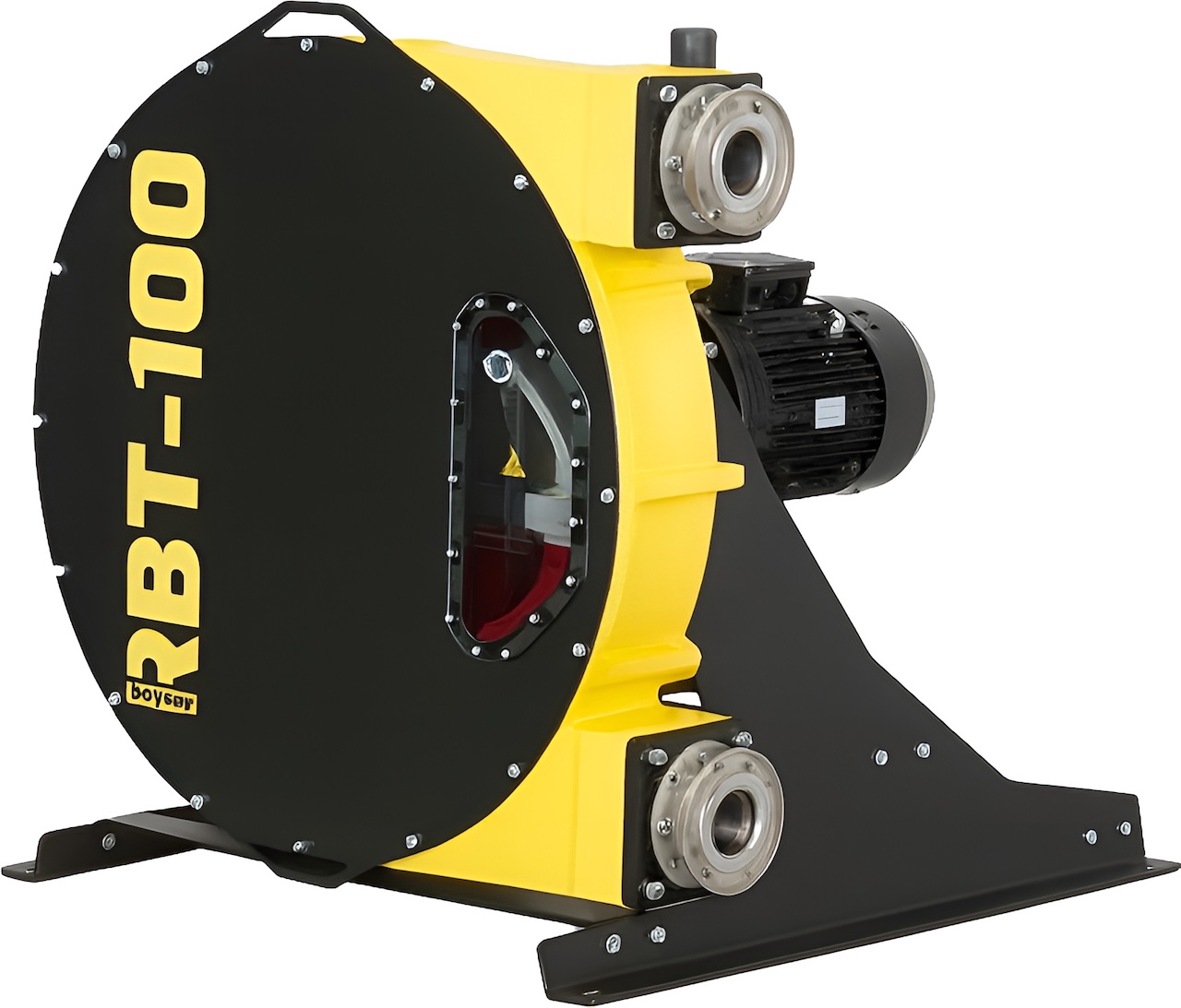

RBT-100 20,0 36 000 litrów/h
(maks. 30 obr/min)
36 000 litrów/h @ 30 obr/min 15 bar DN 100
RBT-100
DUPLEX
2x20,0 =
40,0
72 000 litrówh
(maks. 30 obr/min)
72 000 litrów/h @ 30 obr/min 15 bar 2x DN 100

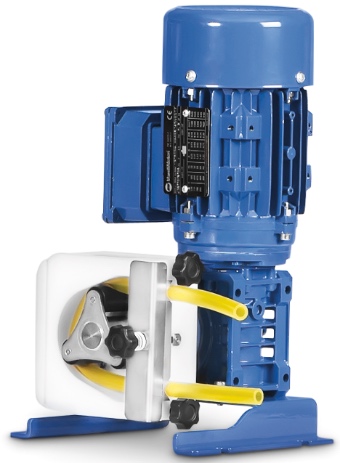

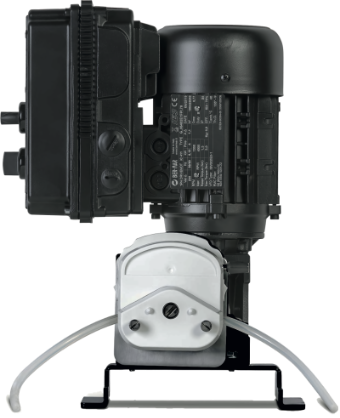

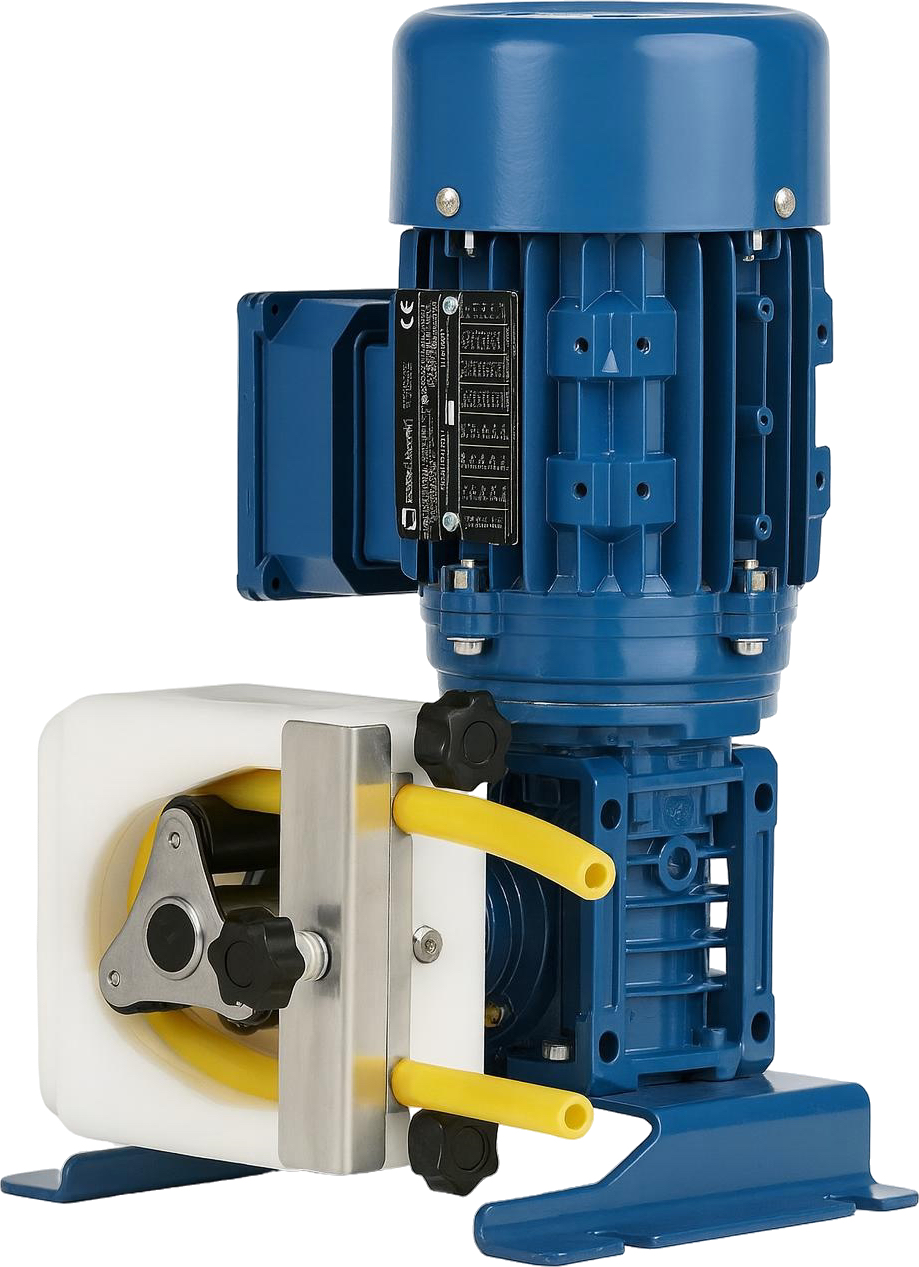

Pompy laboratoryjne DSM mogą pracować z wężami o różnych średnicach od 0,8 do 9,5mm (średnice wewnętrzne) bez żadnych przeróbek. Zmiana jednej średnicy węża na inną to kwestia dosłownie sekund. Dzięki temu mamy bardzo efektywną zmianę wydajności pompy i możliwość użycia w bardzo szerokim zakresie dawek w instalacjach dozowania.

Dostępne są pompy jedno- lub dwugłowicowe. W tych drugich obie głowice pracują jednocześnie i mogą być użyte zarówno do tłoczenia dwóch różnych cieczy lub do zwiększenia wydajności systemu.

Standardowe układy dozowania obejmują standardowe panele sterownicze z zaprogramowaniem wielkości dawki z klawiatury lub nowoczesny prosty układ, gdzie wielkość dawki można każdorazowo ustalić poprzez próbne podanie jednej porcji. W układzie dawkującym pompa zatrzymuje się każdorazowo po nalaniu porcji i cofa się, aby uniknąć efektu "skapywania ostatniej kropli" oraz czeka na kolejny sygnał do pracy.
Poglądowa tabela wydajności (ml/min) pomp DSM dla różnych wężyków
obr/min 0,8 mm 1,6 mm 3,2 mm 4,8 mm 6,4 mm 8,0 mm 9,5 mm
14 1,34 4,82 20,83 45,47 71,27 112,00 154,00
35 3,36 12,04 52,08 113,68 178,19 280,00 385,00
70 6,72 24,08 104,16 227,36 356,37 560,00 770,00
93 8,93 31,99 138,38 302,06 473,46 744,00 1 023,00
140 13,44 48,16 208,32 454,72 712,74 1 120,00 1 540,00

Pompy DSM w wykonaniu LAB do szybkiej zmiany wężyków.
Jako dodatkowe akcesoria możemy zaproponować:
– tłumiki pulsacji (po stronie ssawnej i/lub tłocznej),
– czujnik wycieku z wężyka,
– układy elektroniczne do dozowania,
– przyłącza ze stali nierdzewnej (gwint zwykły BSP/NPT, DIN 11851 – tzw. gwint spożywczy/mleczarski, SMS, Tri-Clamp i inne), polipropylenu lub PVDF,
– układ próżniowy do korpusu pompy wspomagający tłoczenie cieczy bardzo lepkich.

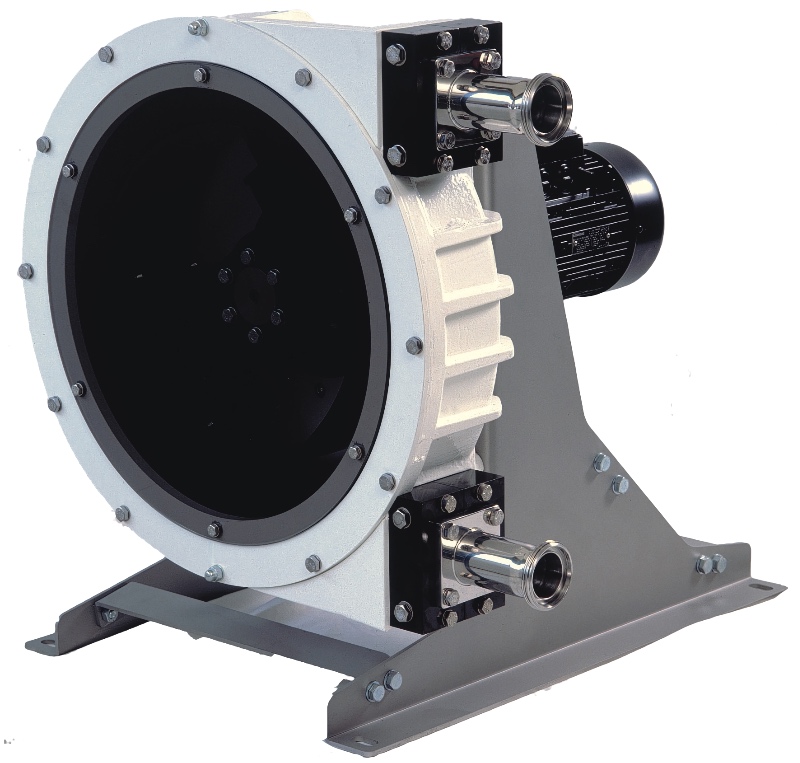

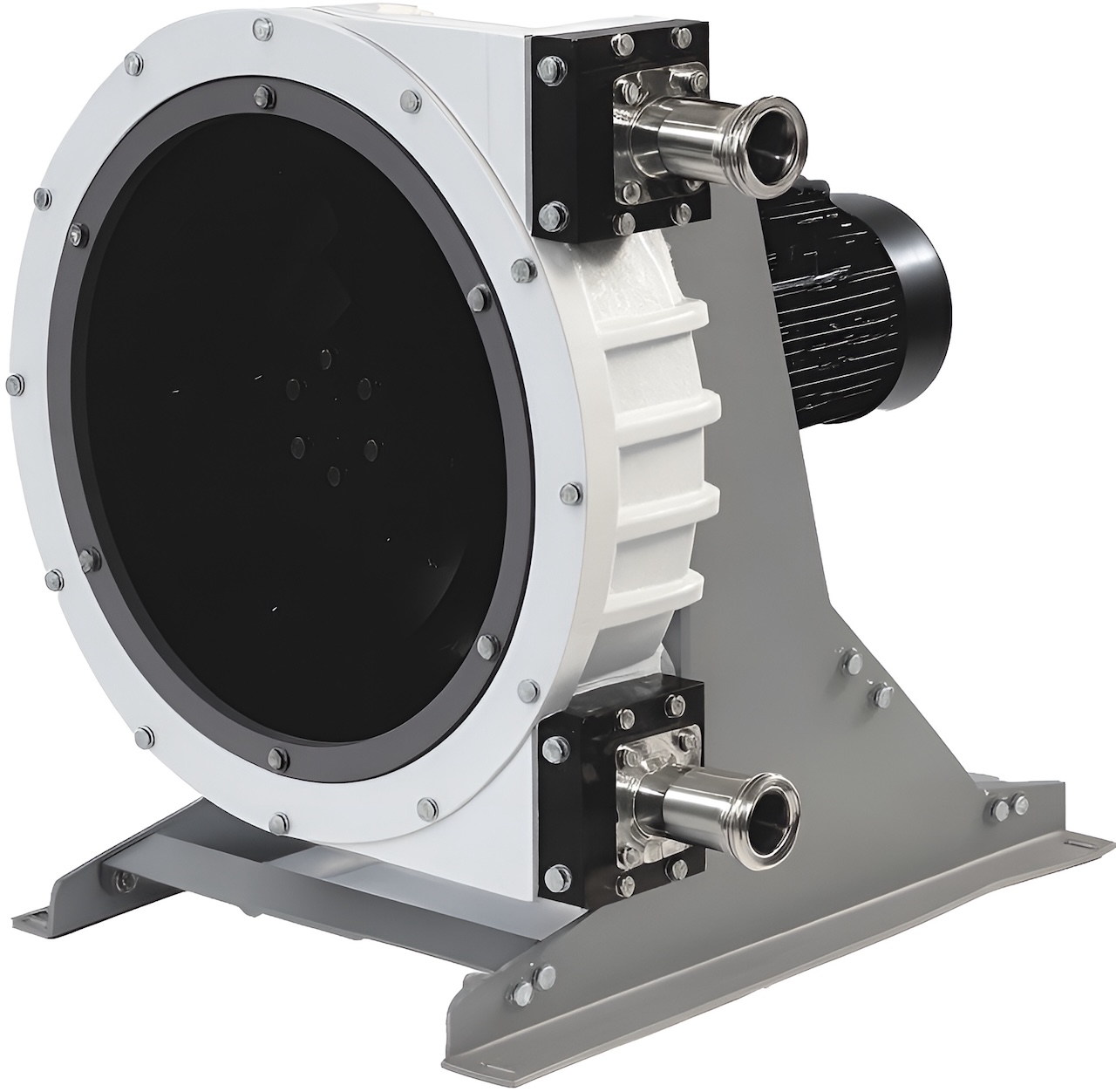

Dostępne są wykonania tzw. spożywcze pomp perystaltycznych - z higienicznymi przyłączami, podstawa ze stali kwasoodpornej, zewnętrzne śruby ze stali kwasoodpornej, zewnętrzne wykończenie farbą spożywczą.

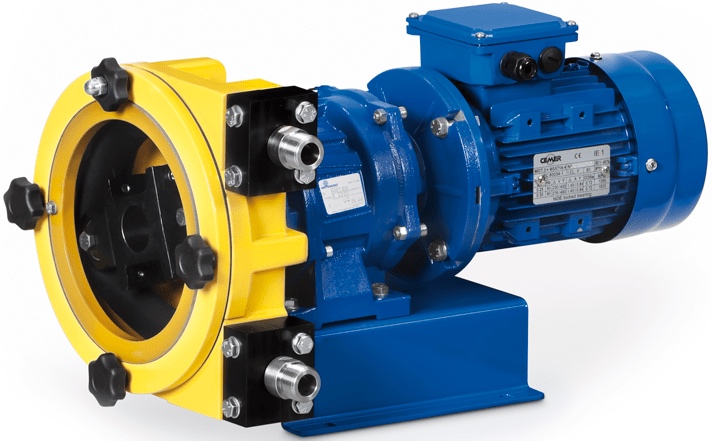

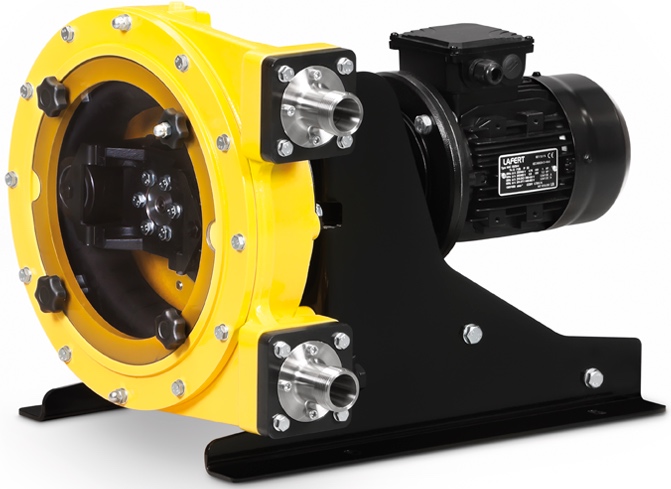

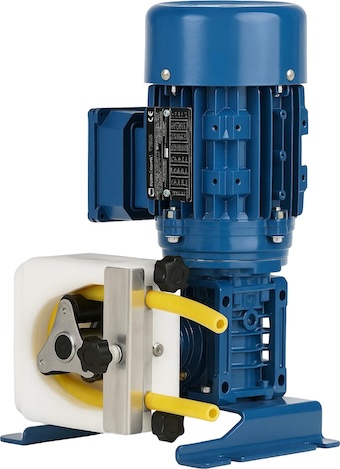

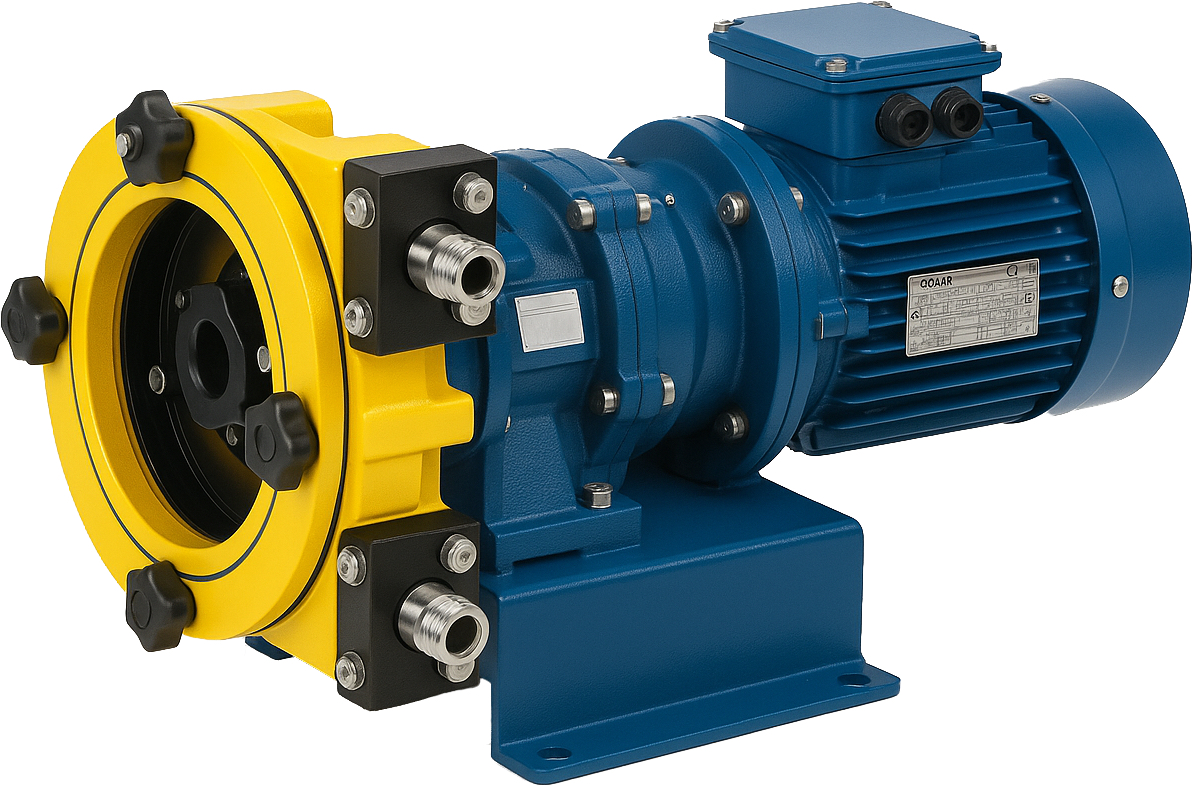

Standardowo pompy mogą być dostarczane z wolnym wałkiem (RBT), z silnikiem i reduktorem, z silnikiem i reduktorem o regulowanych obrotach lub z silnikiem, reduktorem i falownikiem.

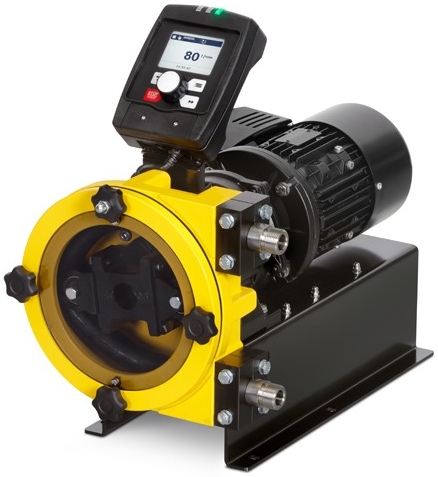

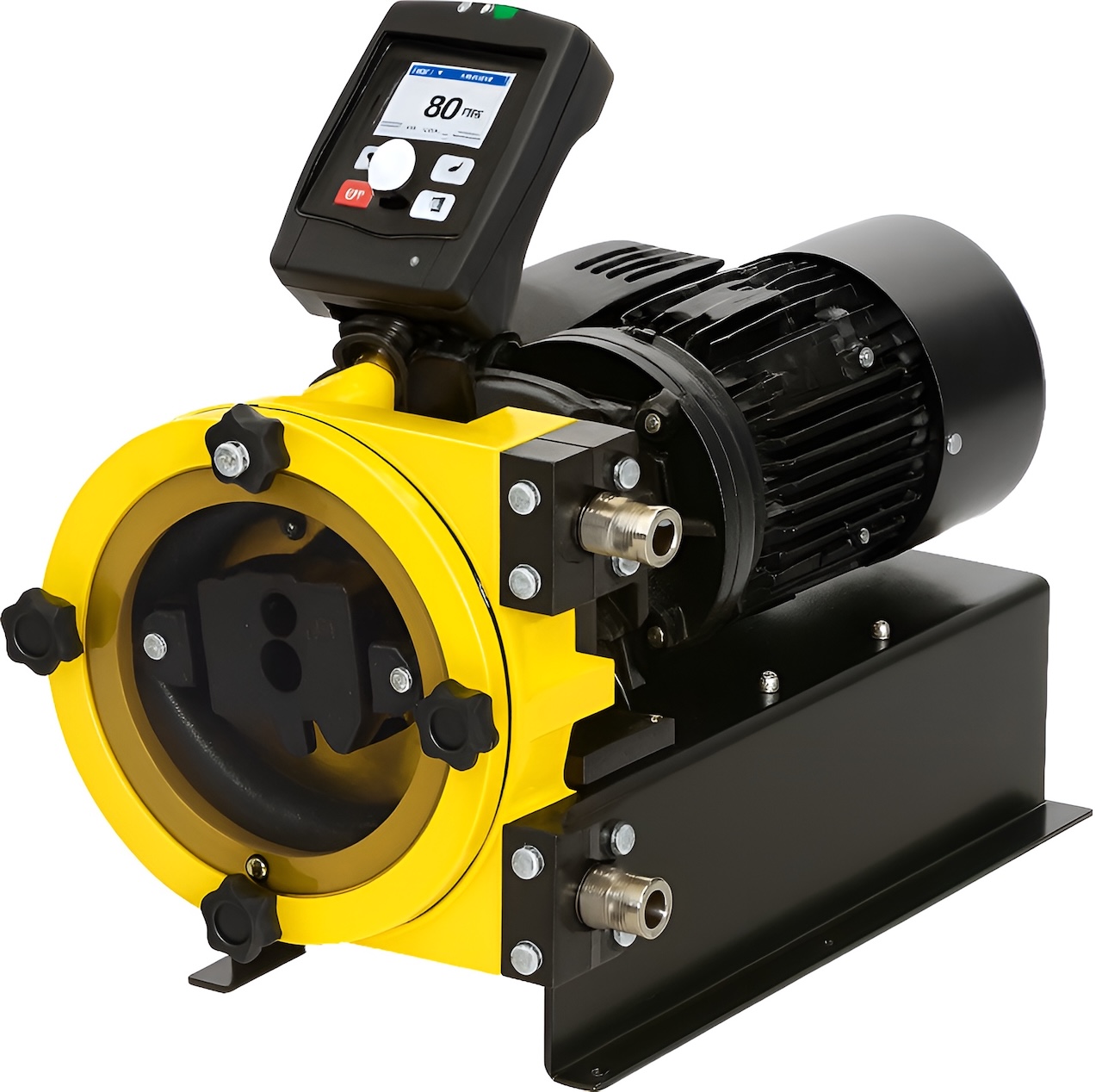

To nowość u producenta - pompa perystaltyczna z zabudowanym, inteligentnym systemem dozowania. Standardowe rozwiązanie z możliwością zaprogramowania pod konkretne wymagania.

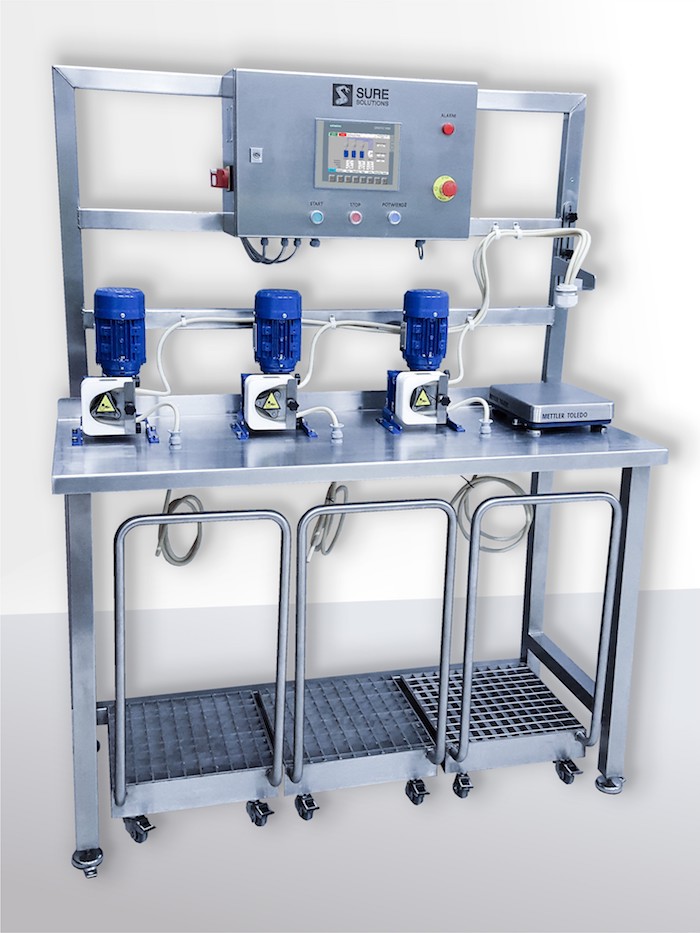

Są na rynku firmy, które projektują i budują kompletne precyzyjne systemy dozowania - także wagowego - w oparciu o nasze pompy perystaltyczne.
