Pompy chemoodporne ze sprzęgłem magnetycznym
Pompy chemoodporne ze sprzęgłem magnetycznymNajwyższej jakości produkt japońskiej firmy Pan World

Całkowicie bezwyciekowe (bezuszczelnieniowe) z uwagi na zastosowane sprzęgło magnetyczne pompy odśrodkowe z tworzyw sztucznych. W takim rozwiązaniu nie występuje żadne uszczelnienie wirujące. Komora cieczy jest całkowicie zamknięta, a wirnik obracany jest z zewnątrz poprzez magnesy.

Podstawowe materiały korpusów to polipropylen oraz Teflon. Pompy tego typu nie są przeznaczone do pracy na sucho oraz do tłoczenia cieczy zawierających ciała stałe. Świetnie sprawdzają się przy tłoczeniu agresywnych i niebezpiecznych chemikaliów, gdyż nie ma ryzyka wycieku.

Pompy chemoodporne - przekrój

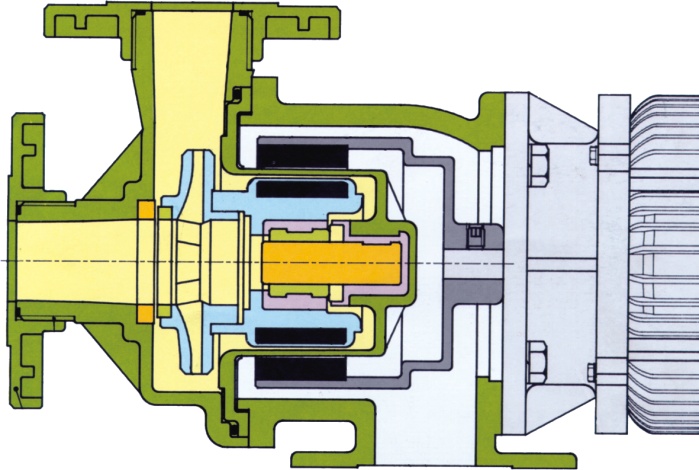

Rysunek obok pokazuje ideę działania pompy bezwyciekowej ze sprzęgłem magnetycznym.

Wirnik wykonany jest z tworzywa sztucznego, ale wewnątrz ma zatopione elementy magnesów stałych, które są całkowicie niewidoczne. Korpus pompy z wirnikiem jest całkowicie zamknięty z każdej strony, gdyż wałek nie musi wystawać poza ten korpus. Wał pompy jest łożyskowany poprzez tuleję ślizgową, dostępną w różnych wykonaniach materiałowych - grafit, ceramika, Rulon, węglik krzemu.
W klasycznych pompach z uszczelnieniem wałek musi wystawać aby móc doprowadzić napęd. W pompach ze sprzęgłem magnetycznym napęd jest przenoszony przez tuleję wirującą także z elementami magnetycznymi na zewnątrz korpusu cieczowego.

Dla uniknięcia problemu wysprzęglania się, średnicę wirnika pompy należy dopasować do ciężaru właściwego pompowanej cieczy.
Pompy chemoodporne - przekrój

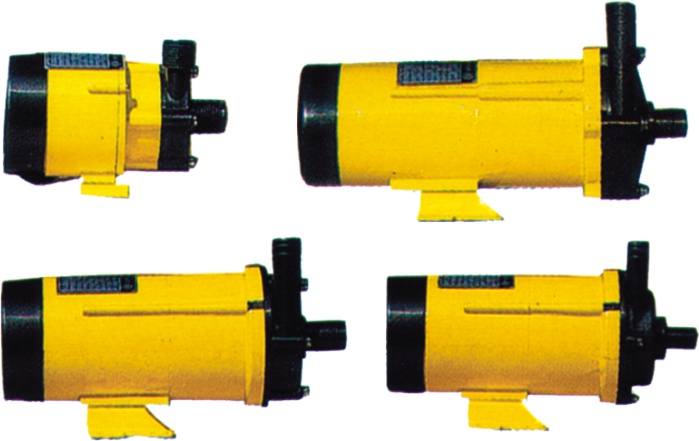

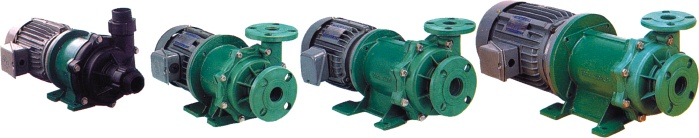

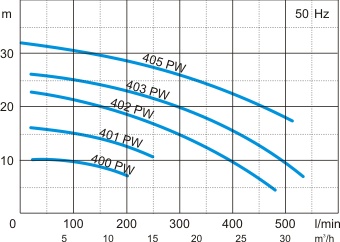

Pompy chemoodporne - typoszereg PW

Pompy chemoodporne - typoszereg PW

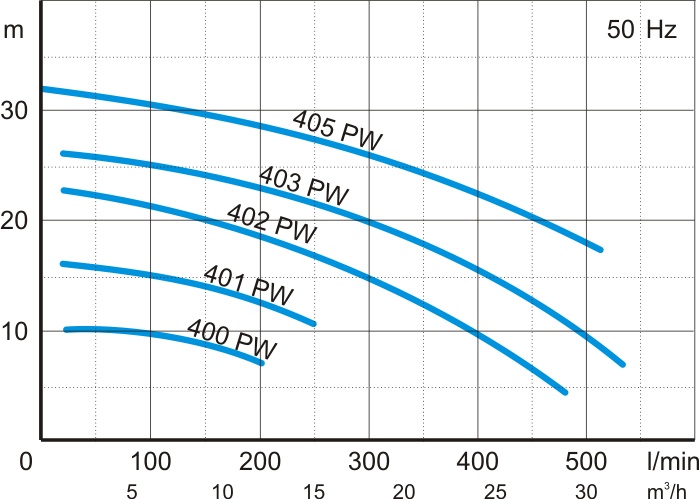

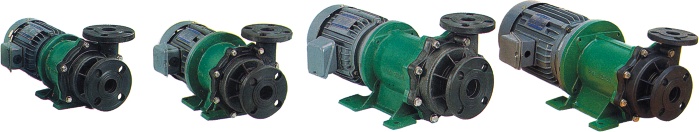

Najpopularniejsze pompy z polipropylenu. Moce silników od 0,37kW do 3,7kW. Większe modele dostępne w typoszeregu PW-C i PW-XJ.
Pompy chemoodporne - typoszereg PW

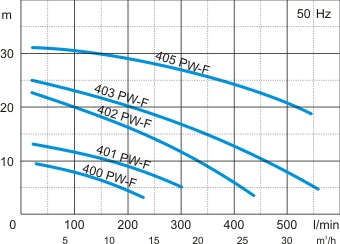

Pompy chemoodporne - typoszereg PW-F

Pompy chemoodporne - typoszereg PW-F
Pompy chemoodporne - typoszereg PW-F

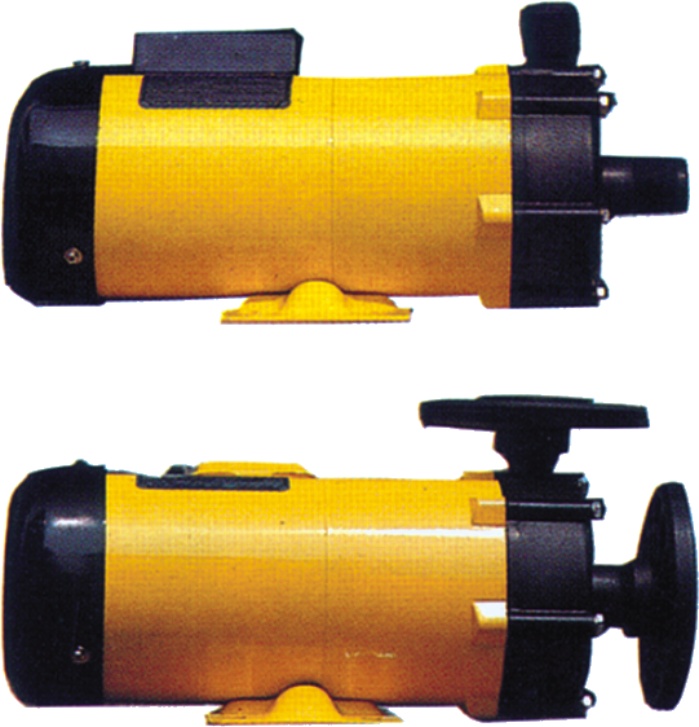

Modele analogiczne do przedstawionych powyżej PW lecz wykonane z Teflonu dzięki czemu mogą być stosowane do bardzo szerokiego zakresu chemikaliów.

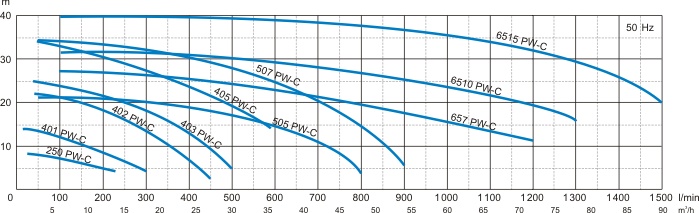

Pompy chemoodporne - typoszereg PW-C

Pompy chemoodporne - typoszereg PW-C

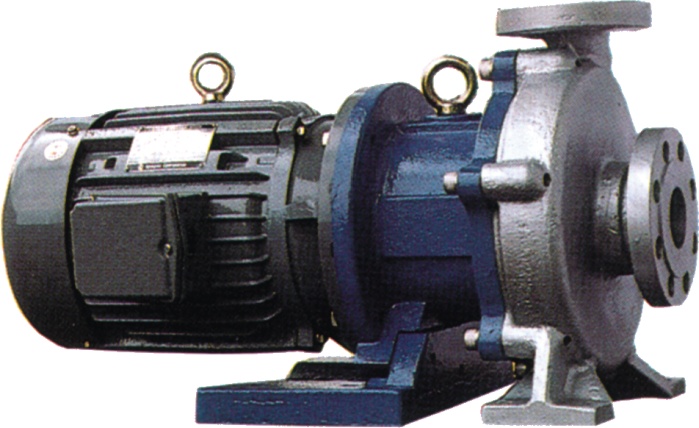

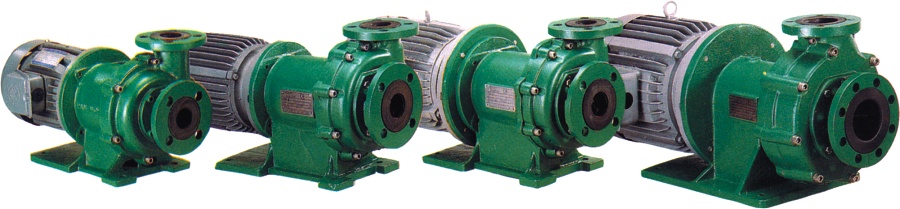

Pompy do ciężkiej pracy - korpus mający styk z pompowaną cieczą jest wykonany z Teflonu, natomiast z zewnątrz pompa ma dodatkowy korpus z żeliwa zwiększający jej wytrzymałość mechaniczną.

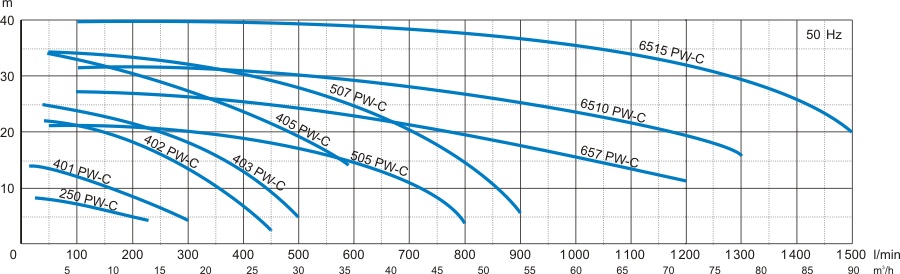

Wydajności pomp PW-C sięgają 100 m3/h, a maksymalne podnoszenie - 40 metrów.
Pompy chemoodporne - typoszereg PW-C

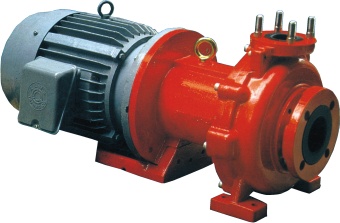

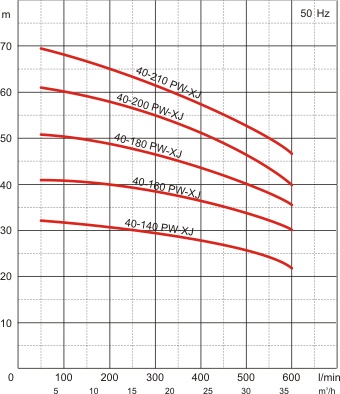

Pompy chemoodporne - typoszereg PW-XJ

Pompy chemoodporne - typoszereg PW-XJ

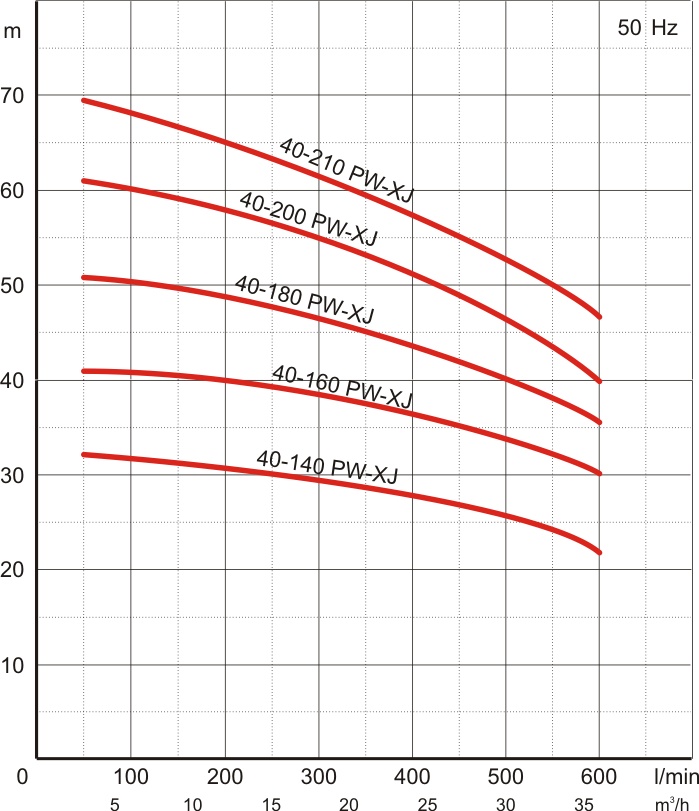

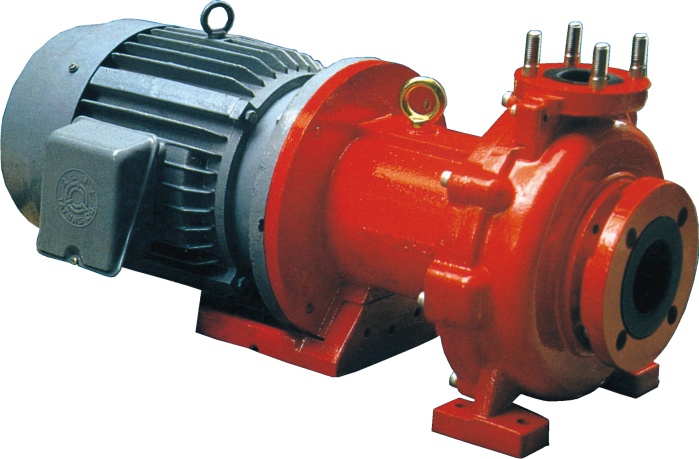

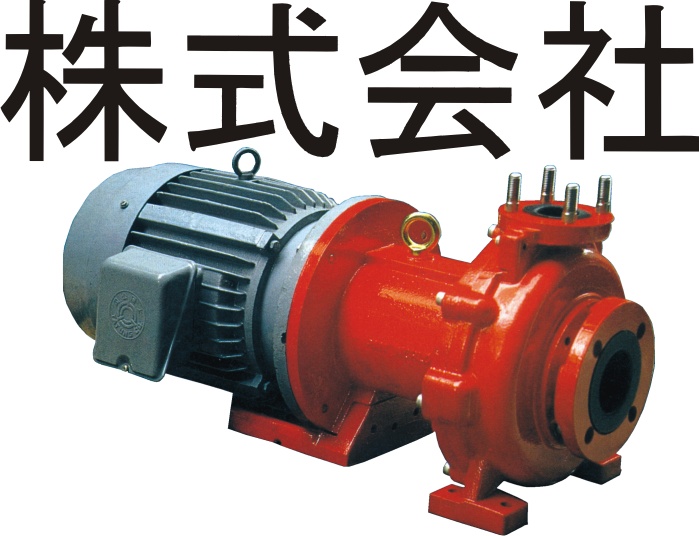

Japoński samuraj - czyli pompy do najcięższych zastosowań. Duża wydajność, duża wysokość podnoszenia, korpus wewnętrzny z Teflonu dodatkowo wzmocniony z zewnątrz dodatkowym korpusem żeliwnym.

Silniki o mocach 5,5kW, 7,5kW i 11kW. Przyłącza kołnierzowe - na wejściu DN65, na wyjściu DN40.

Wymiary i parametry tych pomp są zgodne z normą ISO.
Pompy chemoodporne - typoszereg PW-XJ

Pompy chemoodporne - typoszereg PS i PS-F

Małe pompy do zastosowań zarówno w przemyśle (np. cyrkulacja chemikaliów w wannach), ale przede wszystkim - dla odbiorców OEM.

Modele PS są wykonane z polipropylenu, a PS-F - z Teflonu.
Pompy chemoodporne - typoszereg PS i PS-F

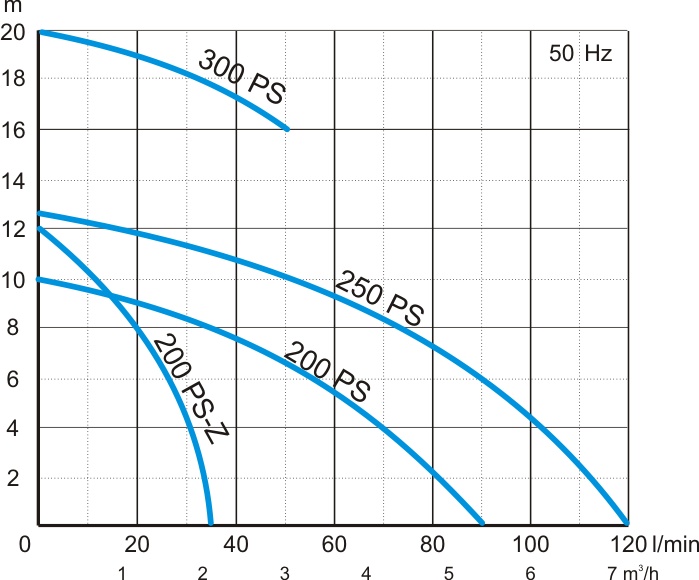

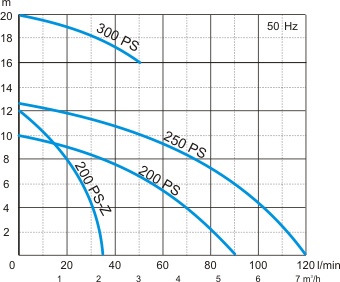

Charakterystyki pracy pomp PS:

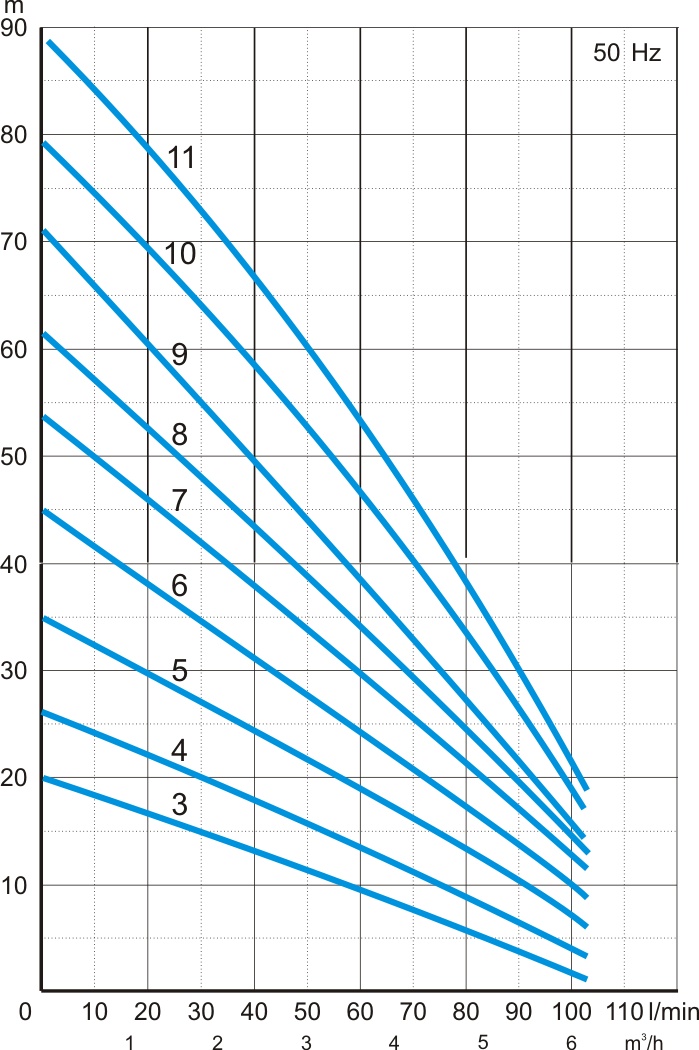

Pompy chemoodporne - wykres PS

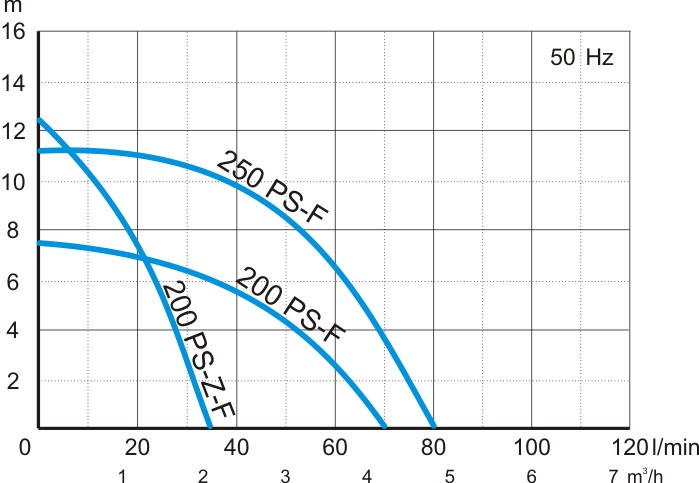

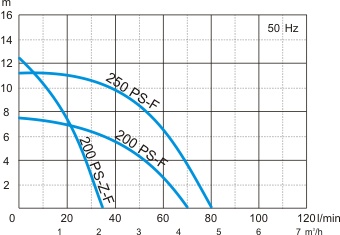

Charakterystyki pracy pomp PS-F:
Pompy chemoodporne - wykres PS-F

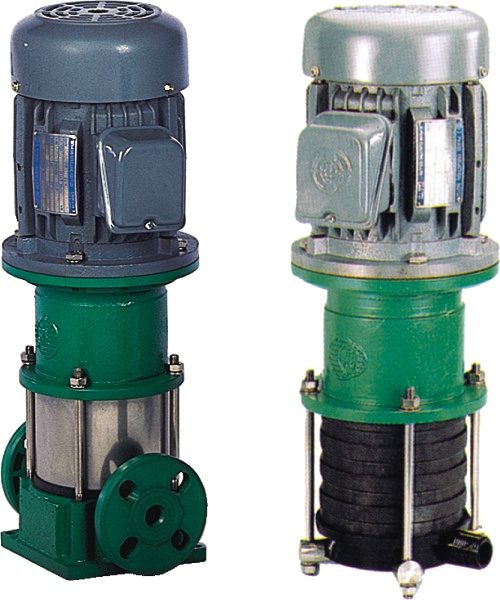

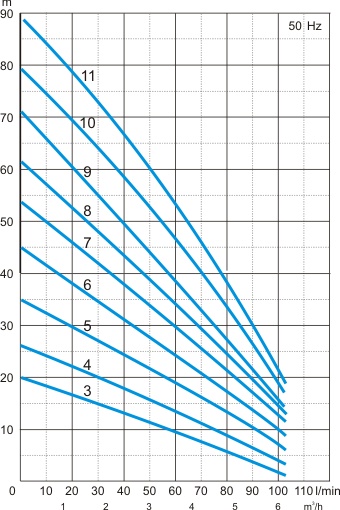

Pompy pionowe PM, PM-E, PM-F i PM-E-F

Pompy pionowe PM, PM-E, PM-F i PM-E-F
PM - pionowa "in-line" z polipropylenu,
PM-F - pionowa "in-line" z Teflonu,
PM-E - pionowa z wlotem od spodu z polipropylenu,
PM-E-F - pionowa z wlotem od spodu z Teflonu.
Pompy pionowe PM, PM-E, PM-F i PM-E-F

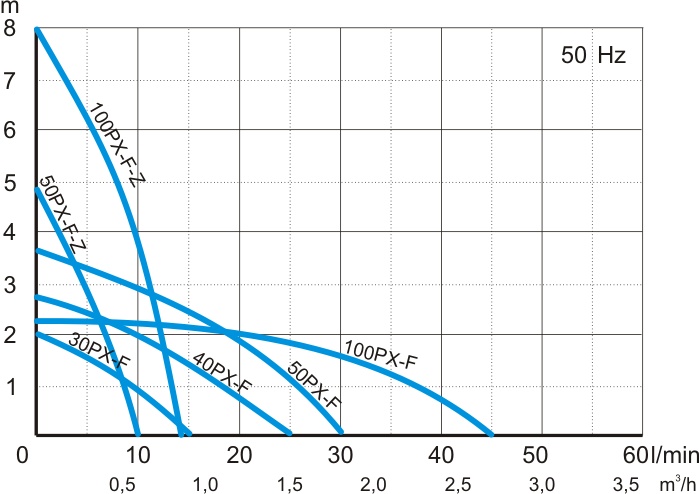

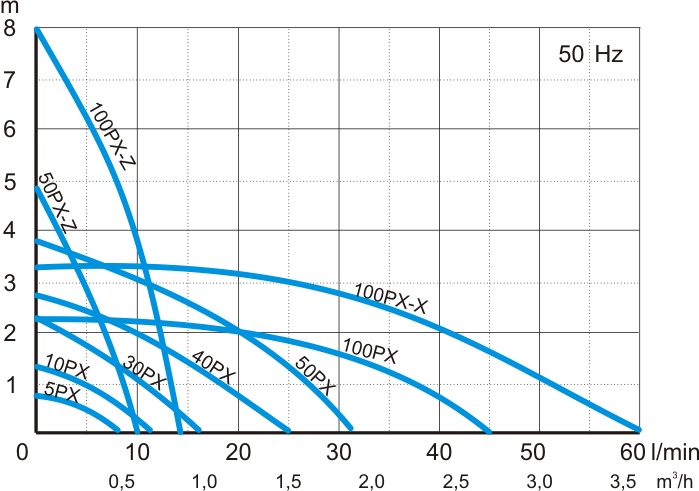

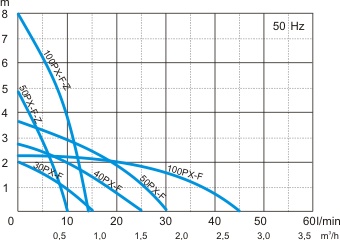

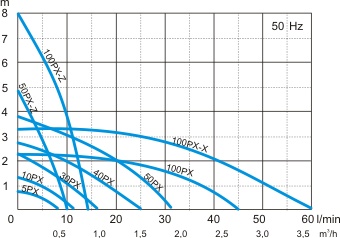

Pompy chemoodporne - PX, PX-N, PX-F, PX-D

Pompy wyłącznie dla hurtowych odbiorców OEM.
Pompy chemoodporne - PX, PX-N, PX-F, PX-D
Pompy chemoodporne - PX, PX-N, PX-F, PX-D
Pompy chemoodporne - PX, PX-N, PX-F, PX-D

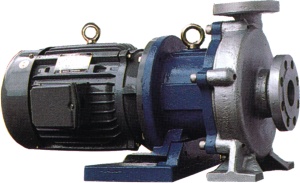

Pompy chemoodporne - PG (stal nierdzewna)

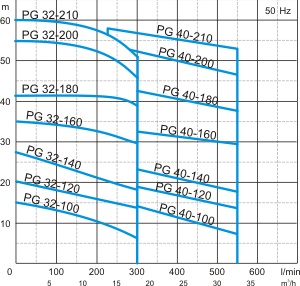

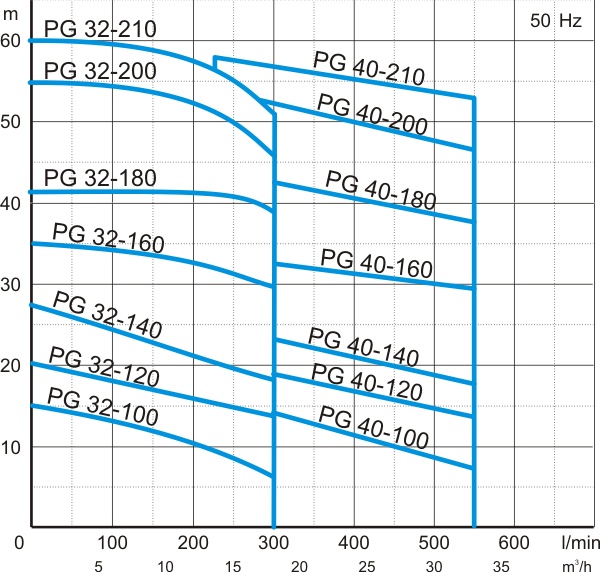

Pompy ze stali kwasoodpornej, bezwyciekowe, ze sprzęgłem magnetycznym (bezuszczelnieniowe).
Pompy chemoodporne - PG (stal nierdzewna)
Pompy chemoodporne - PG
