Pompy dozujące wysokociśnieniowe

OMG - pompy dozujące wysokociśnieniowe tłokowe ECODOX

OMG - pompy dozujące wysokociśnieniowe tłokowe ECODOXDozujące pompy ECODOX są wykonywane zgodnie ze standardem niezawodności urządzeń API 675 (American Petroleum Institute) oraz zgodnie z normami CE (89/392).

Specyfikacja:

–regulacja wydajności ręcznie pokrętłem od 0 do 100% wydajności maksymalnej w czasie postoju lub w czasie pracy urządzenia,

–regulacja długości suwu tłoka od 0 do 25 mm,

–dokładność dozowania lepsza niż 1% w zakresie wydajności od 10% do 100% wydajności maksymalnej,

–maksymalne temperatury cieczy (z uwagi na odporność temperaturową, a nie chemiczną):

150°C – głowica metalowa,

80 ÷ 100°C – głowica metalowa z tłokiem ceramicznym,

50 ÷ 70°C – głowica z PVC lub PP,

–nadwyżka antykawitacyjna poniżej 0,3÷0,4 bar abs w normalnych warunkach pracy,

–możliwość łączenia w grupy, układy wielogłowicowe (także z pompami innych typoszeregów),

–na życzenie opcjonalnie możliwy płaszcz grzewczy/chłodzący.

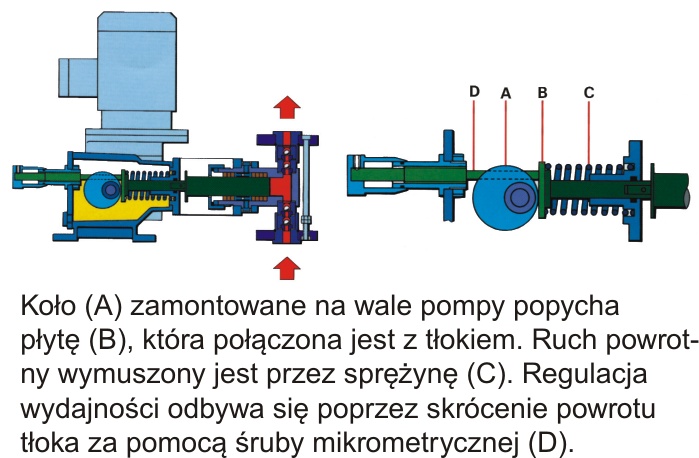

OMG - pompy dozujące wysokociśnieniowe tłokowe ECODOX
wykonanie AISI 316 PVC HC
obudowa AISI 316 PVC Hastelloy C-276
tłok AISI 316 ceramika ceramika lub
Hastelloy C-276
kule zaworów AISI 316 pyreks pyreks lub
Hastelloy C-276
gniazda zaworów AISI 316 PVC Hastelloy C-276
uszczelnienie tłoka PTFE PTFE PTFE

OMG - pompy dozujące wysokociśnieniowe tłokowe ECODOX

OMG - pompy dozujące wysokociśnieniowe DOXA tłokowe i membranowe

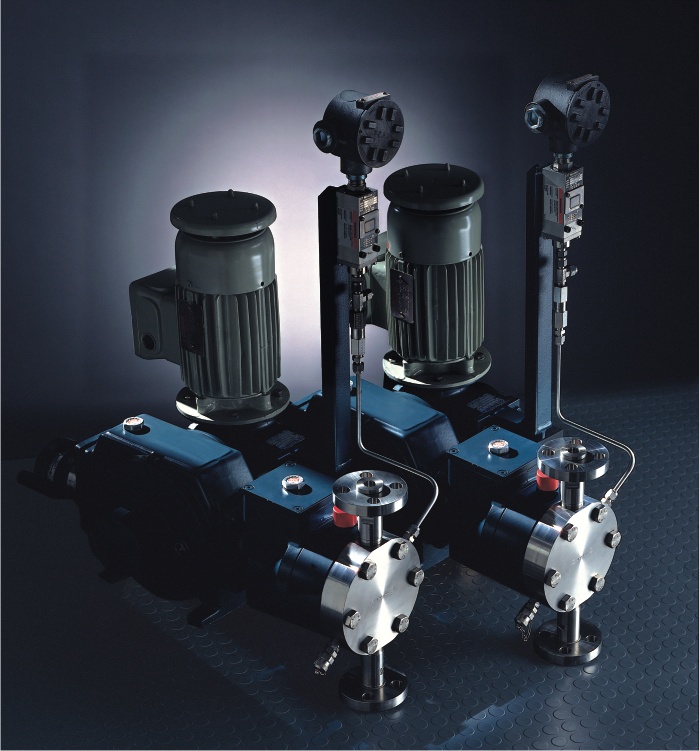

OMG - pompy dozujące wysokociśnieniowe DOXA tłokowe i membranowePompy dozujące serii DOXA to pompy procesowe, tłokowe i membranowe. Zostały one zaprojektowane do zapewnienia najwyższej możliwej niezawodności przy pracy w najcięższych warunkach przemysłowych. Wykonanie zgodne z API 675, także w wersjach ATEX.


Bezstopniowa regulacja długości suwu tłoka zarówno w trakcie pracy pompy, jak i na postoju, umożliwia regulację wydajności od 0 do 100% (długość suwu tłoka regulowana jest od 0 do 25 mm lub od 0 do 12 mm dla pomp membranowych
małych wydajności), prędkość tłoka w zakresie od 25 do 140 suwów na minutę.

Dokładność dozowania poniżej 1% w nominalnym zakresie pracy tj. od 10 do 100% wydajności maksymalnej.


Maksymalna temperatura tłoczonej cieczy:

• 250°C dla pomp z głowicą metalową,

• 150°C dla pomp z membraną z PTFE,

• 80÷100°C dla pomp z tłokiem ceramicznym,

• 50°C dla pomp z głowicą z PCV,

• 70°C dla pomp z głowicą z polipropylenu.

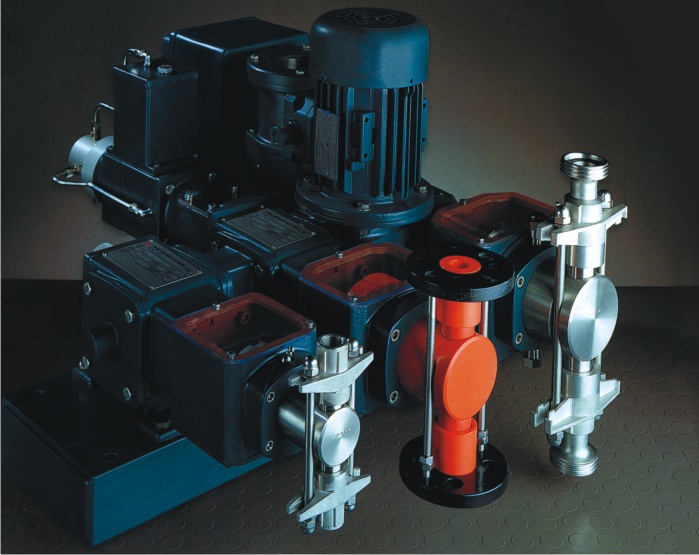

Możliwość łączenia pomp w grupy napędzane wspólnym silnikiem – także pompy różnych typoszeregów (np. DOXA.L + DOXA.M + ECODOX).



Dostępne są dwie serie mechanizmów korbowych:

DOXA.M – maksymalny dopuszczalny nacisk 9000N (nominalnie 7000N),

DOXA.L – maksymalny dopuszczalny nacisk 2500N (nominalnie 2000N).

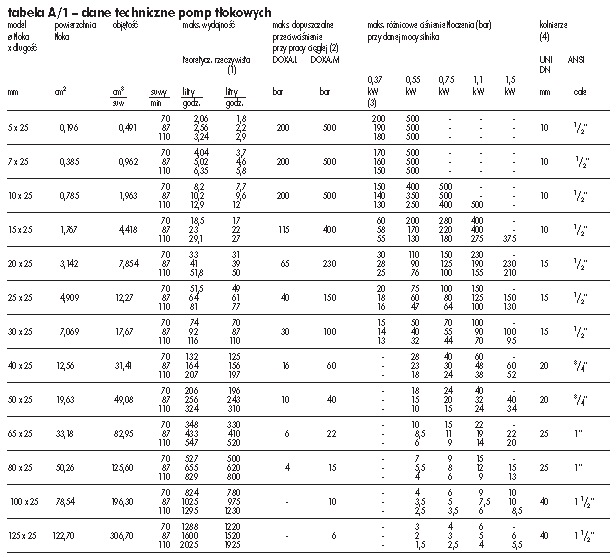

OMG - pompy dozujące wysokociśnieniowe DOXA tłokowe

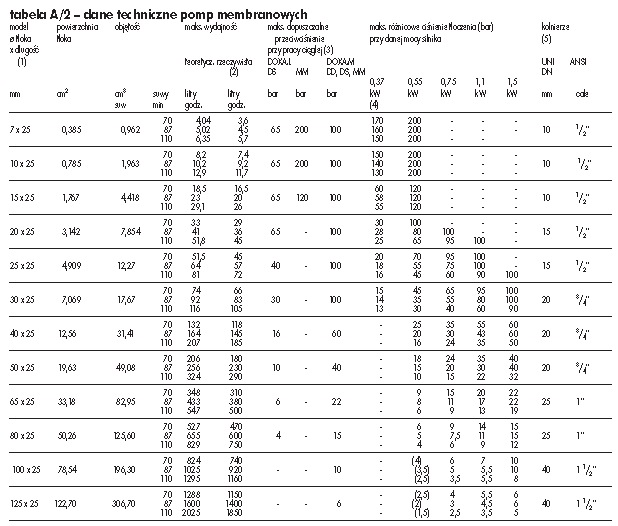

OMG - pompy dozujące wysokociśnieniowe DOXA membranowe

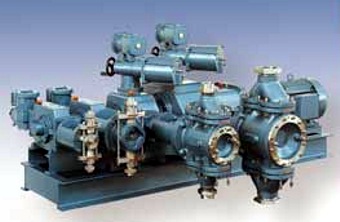

OMG - pompy dozujące wysokociśnieniowe DOXE tłokowe i membranowe

OMG - pompy dozujące wysokociśnieniowe DOXE tłokowe i membranowePompy dozujące wysokociśnieniowe dużych wydajności.


Modele jednostronnego działania od 10x70 do 125x70 oferują ciśnienia maksymalnie 700 bar i wydajności do 5400 l/godz.

Modele dwustronnego działania od 125DEx70 do 250DEx70 zapewniają ciśnienie maksymalnie 22 bar, a wydajności do 45 000 l/godz!
